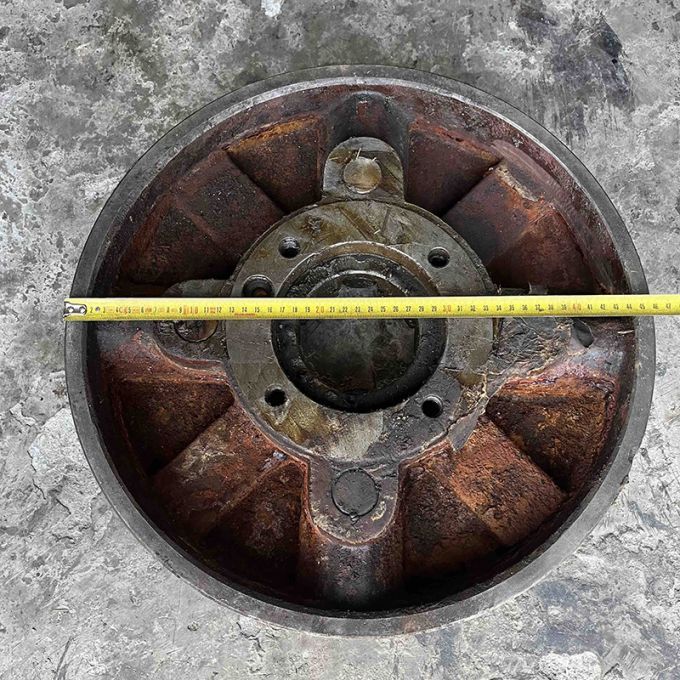

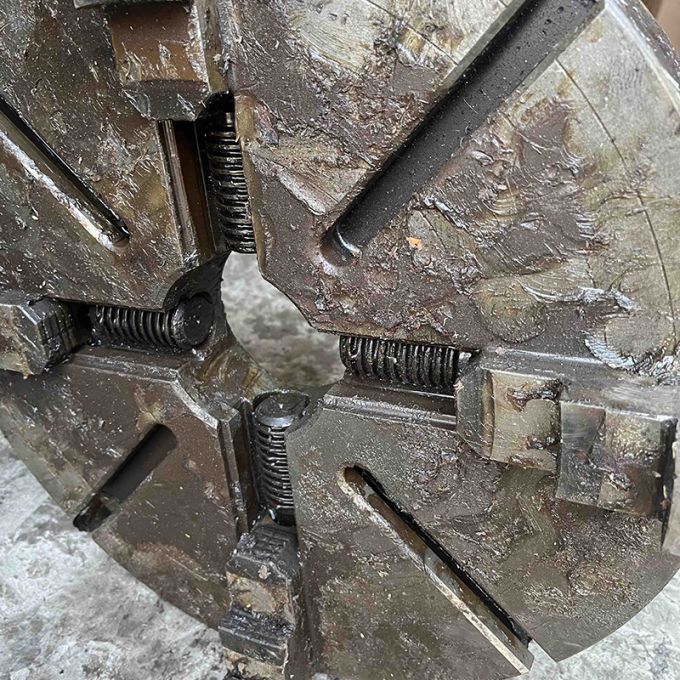

Токарный патрон 460 мм 4-х кулачковый на 8 условный конус аналог 7103-0013
Код: 78801392
ДоставкаНовая Почта, Адресная доставка Новой почтой, Самовывоз со склада,
Оплата
Наложенный платеж, Оплата при получении товара, Оплата на карту, Безналичными для юридических лиц,
Описание
Токарный патрон 460 мм, (аналог 7103-0013) - диаметр 460 мм, посадка тип 2 на 8 условный конус с креплением непосредственно на фланцевые концы шпинделей под поворотную шайбу по ГОСТ 12593.
- Патрон
- Кулачки универсальные
- Ключ
Характеристики
| Стандарт | - |
| Исполнение | С цельными кулачками |
| Материал | Чугун |
| Посадка | На 8 конус ГОСТ 12593-72 |
| Класс точности | Н - нормальной точности |
| Принцип действия | С независимым перемещением кулачков |
| Тип | Четырехкулачковый |
| Состояние | Новый |
| Маркировка | Токарный патрон 460 мм, (аналог 7103-0013) |
| Масса не более | 70 кг |
| Диаметр | 460 мм |
Чертеж
| Посадочный конус | 8 |
| D1, не менее | 80 |
| D2 | 150 |
| Н, не более | 95 |
| Н1 | 100 |
| Н2 | 160 |
| L | 125 |
| B | 36 |
| S | 14 |
Присоединительные размеры
| D7 | 139,719 |
| D8 | 171,4 |
| D9 | 220 |
| D10 | 171,4 |
| D11 | 210 |
| d2 | 24,2 |
| d3 | М16 |
| d4 | 18 |
| d5 | 18 |
| L1, не менее | 14 |
| L2, не менее | 8 |
| n2 | 4 |
| n3 | 6 |
Комплектация
Дополнительные материалы
 ГОСТ 3890-82. Патроны четырехкулачковые с независимым перемещением | Скачать |
