    Описание

    Гайка УГ9321.0200.085 планетарного редуктора УГ9326 и УГ9321.

    Указана в таблице под номером: 9.

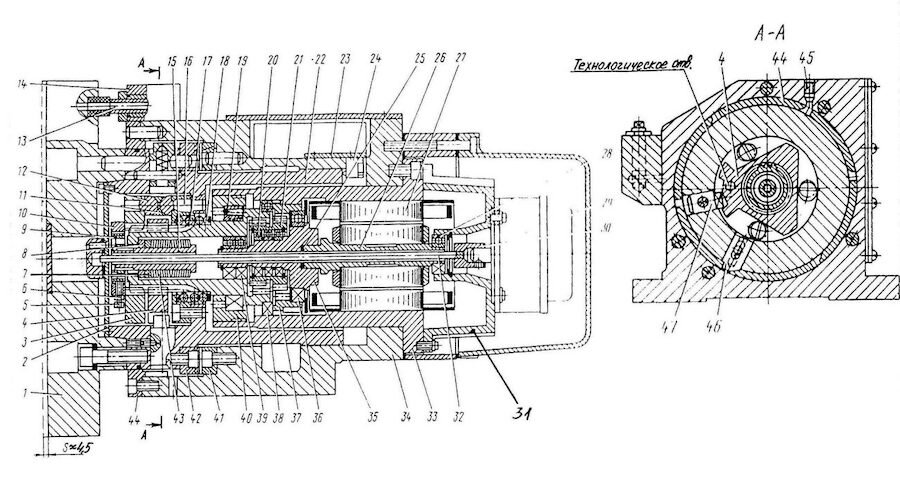

    Конструкция УГ9326

    Позиция на рисунке Обозначение Количество в 1 головке Примечание
    1 0008ПМ.000   «Диск восьмипозиционный» 1
    2 УГ9321.0000.108   «Крышка» 1
    3 УГ9321.0000.100   «Полумуфта» 1
    4 УГ9321.0000.101   «Кулак» 1
    5 Болт М6-8g-20.66.05   ГОСТ 7805 1
    6 Гайка M6-6H.6.05   ГОСТ 5927 1
    7 Шайба 7019-0396 Хим. окс. прм. ГОСТ 13438 1
    8 Шайба 7019-0416 Хим. окс. прм. ГОСТ 13438 1
    9 УГ9321.0200.085   «Гайка» 1
    10 УГ9321.0000.104   «Гайка» 1
    11 УГ9321.0000.113   «Шайба сферическая» 3
    12 УГ9321.0000.103   «Пята» 6
    13 УГ9326.0000.011   «Плунжер» 1
    14 УГ9326.0000.007   «Коллектор» 1
    15 УГ9311.0200.081   «Втулка» 1
    16 УГ9321.0000.102   «Полумуфта» 1
    17 УГ9321.0000.112   «Пружина» 1
    18 УГ9311.0200.057   «Колесо зубчатое» 1 z1=24; z2=30
    19 Подшипник 2007113 ТУ 37.006.162-89 1
    20 Подшипник 1000905 ГОСТ 8338 3
    21 УГ9311.0200.053   «Блок зубчатых колес» 1 z1=27; z2=30
    22 УГ9321.0000.111-02   «Корпус» 1
    23 УГ9321.0000.001   «Планка» 1
    24 Выключатель ВП61-21А111112-00УХЛ 3.2 1
    25 УГ9311.0200.046   «Проставок» 1
    26 УГ9311.0200.013   «Вал» 1
    27 Электродвигатель АИРВ63В4У3 1
    28 Подшипник 80203 ГОСТ 7242 1
    29 УГ9324.0200.000-06   «Датчик» 1
    30,32 УГ9311.0208.000   «Валик поворотный» 1
    31 УГ9311.0200.067-01   «Фланец» 1
    33 УГ9311.0270.000   «Гильза» 1
    34 УГ9326.0000.003-06   «Корпус» 1
    35 УГ9311.0207.000   «Водило» 1
    36 Подшипник 1000911 ГОСТ 8338 1
    37 УГ9311.0200.055 «Колесо зубчатое» 1 z=33
    38 Подшипник 1000916 ГОСТ 8338 1
    39 Подшипник 203 ГОСТ 8338 2
    40 УГ9311.0200.012   «Гайка» 1
    41,42 УГ9326.0400.000   «Узел полумуфт» 1
    43 Пружина тарельчатая  1-2-3  40х20х2х1  ГОСТ3057 18
    44 УГ9326.0000.002   «Корона» 1
    45 Пробка К1/4  ОСТ2Г96-1-85 2
    46 УГ9321.0000.063   «Фиксатор» 1
    47 УГ9321.0000.106   «Упор» 1
    48 УГ9321.0000.053   «Пружина» 2

    Производители: РУП«Гомельский завод станочных узлов»

    Чертеж


    Присоединительные размеры
