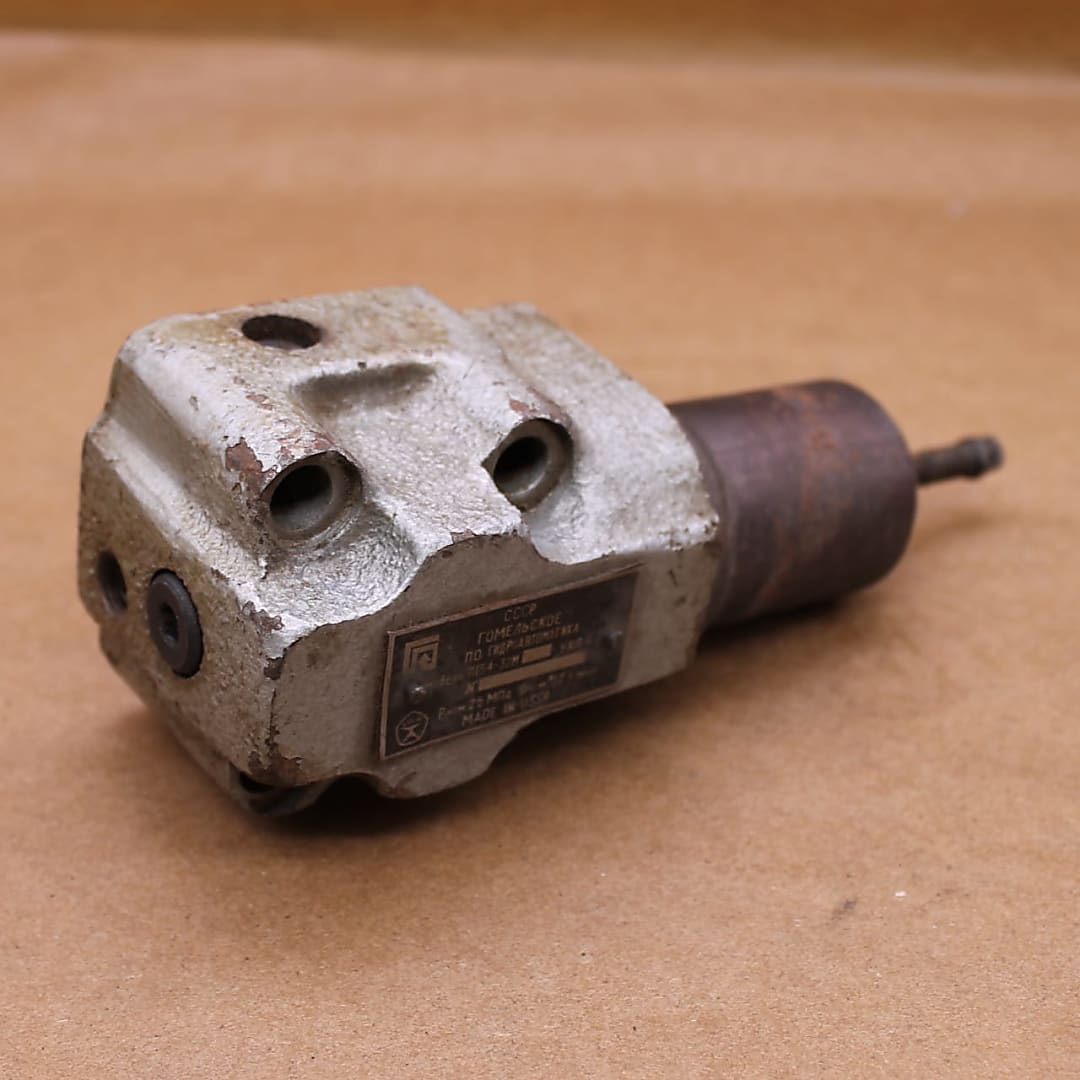

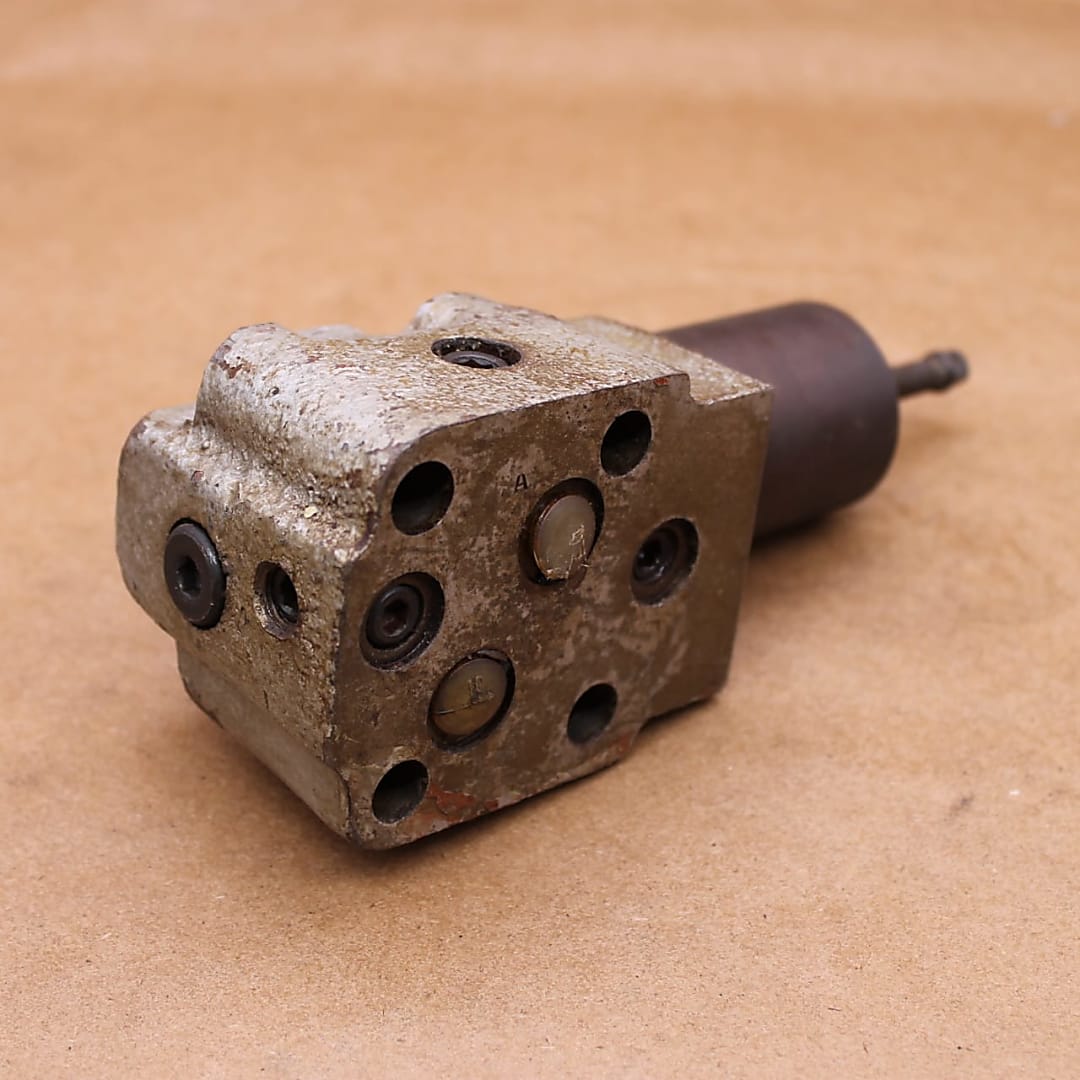

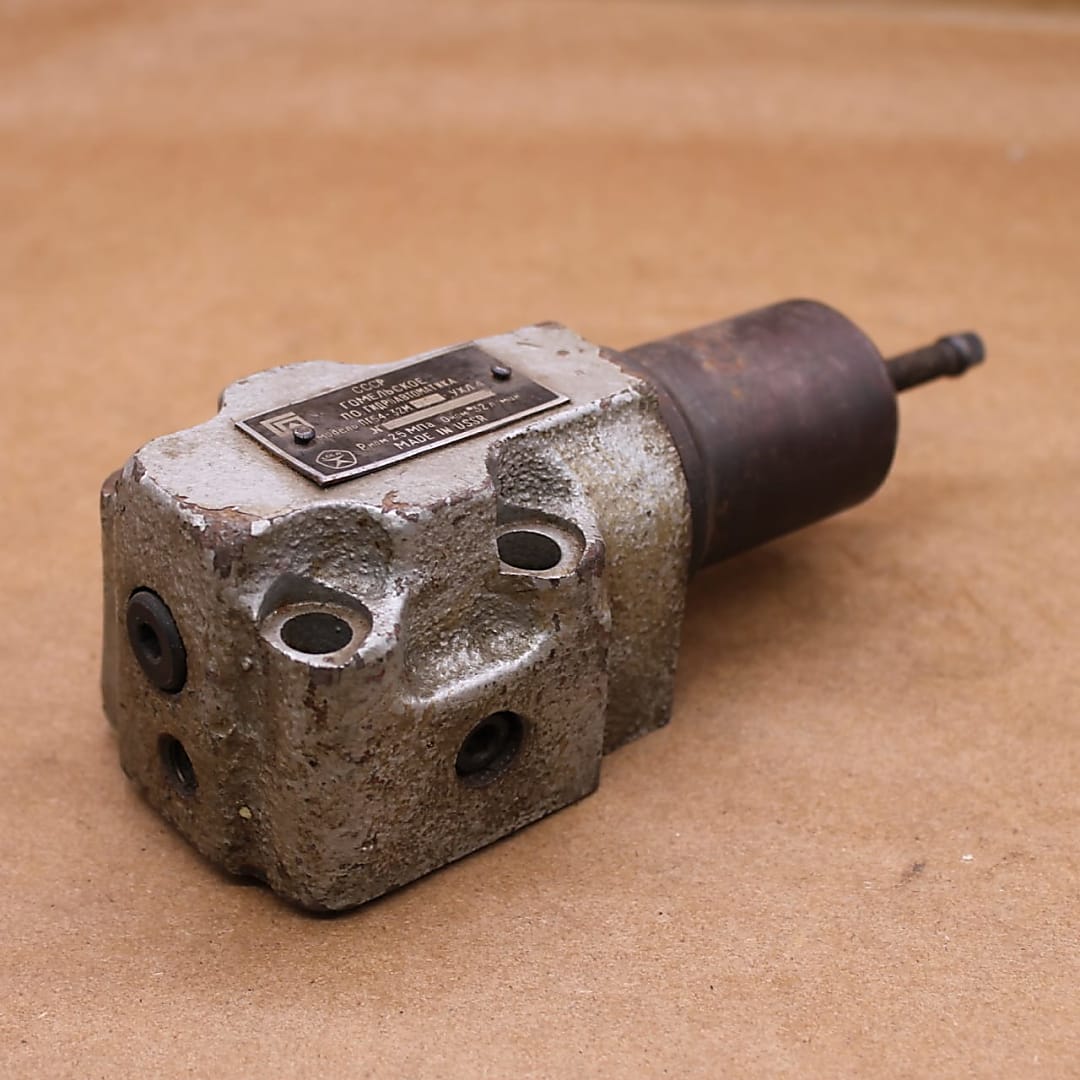

Гидроклапан ПГ54-32М

Описание

Гидроклапан ПГ54-32М регулировки давления, стыковой монтаж - применяется в станочном оборудовании в гидросистемах станков. Обеспечивает бесперебойную работу оборудования.

Гидроклапан изготовлен из: корпуса, золотника, рабочей пружины, стакана и винта.

Гидроклапаны ПГ 54-32М используются в гидросистемах в качестве:

• Предохранительного гидроклапана - предохраняет гидравлические системы от перегрузок, когда рабочее давление повышается и поддерживают давление на нужном уровне.
• Гидроклапана последовательности для пропускания потока рабочей жидкости при достижении заданной величины давления, определяемой настройкой пружины, в этом потоке или управляющем.
• Переливного гидроклапана для поддержания заданного давления путем непрерывного слива рабочей жидкости во время работы.
• Гидроклапана разности давлений для поддержания заданной разности давлений, определяемой настройкой пружины, в подводимом и отводимом потоках рабочей жидкости или в одном из этих потоков и постороннем потоке.

Требования к рабочей жидкости гидроклапана давления ПГ54-32М.

Гидроклапаны давления работают на чистых минеральных маслах с кинематической вязкостью от 20 до 200 сСт и температурой от +10 до +70*С при температуре окружающей среды от +10 до +50*С. Количество механических примесей в масле в процессе эксплуатации не должно привышать 0,005% по весу, а воды - 0,05%. Размер частиц содержащихся в масле, не должен привышать 0,025 мм. При изменении вязкости рабочей жидкости более чем на 20% от первоначальной, необходими произвести её замену. Перед установкой гидроклапана давления необходимо удалить из корпуса полиэтиленовые заглушки, вернуть в корпус штуцера и присоединить к ним подводящие и отводящие трубопроводы.

• Модель гидроклапана: ПГ54-32М.
• Диаметр условного прохода: 10 мм.
• Давление нагнетания: 2,5 МПа.
• Подача: 32 л/мин.
• Расход рабочей жидкости ном./макс./мин.: 32/45/1 л/мин.
• Вес: 2,55 кг.

Характеристики

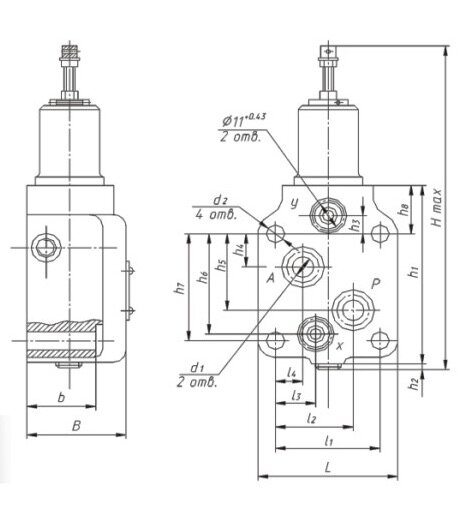

Чертеж

Присоединительные размеры

Комплектация

Дополнительные материалы
