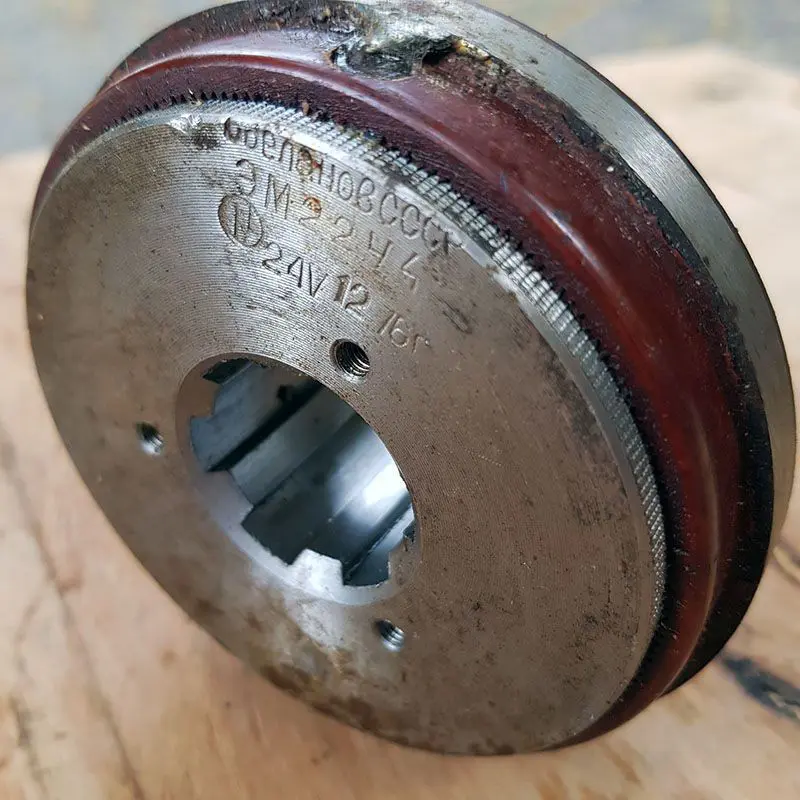

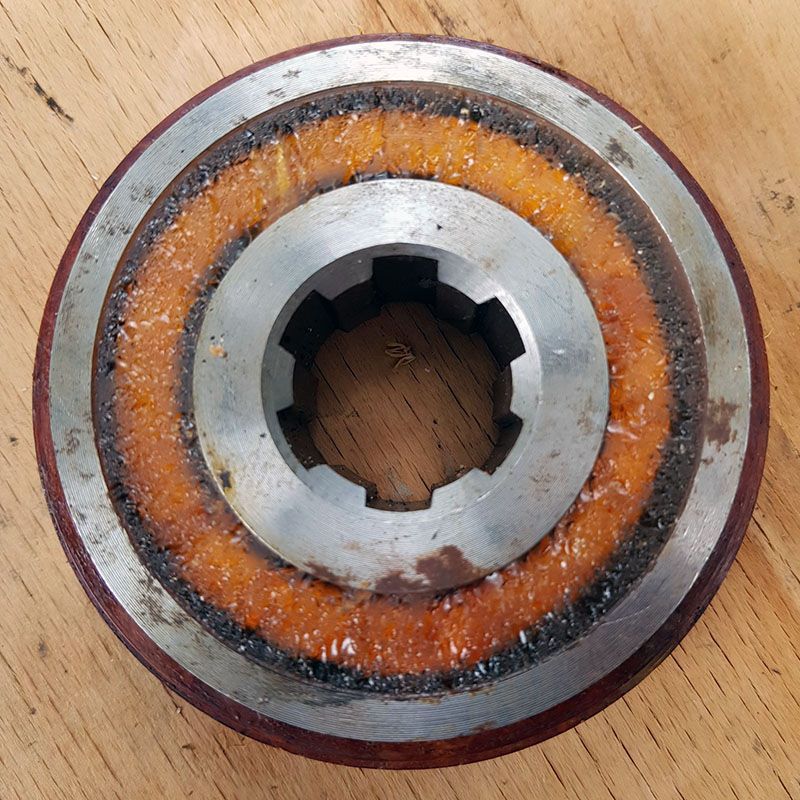

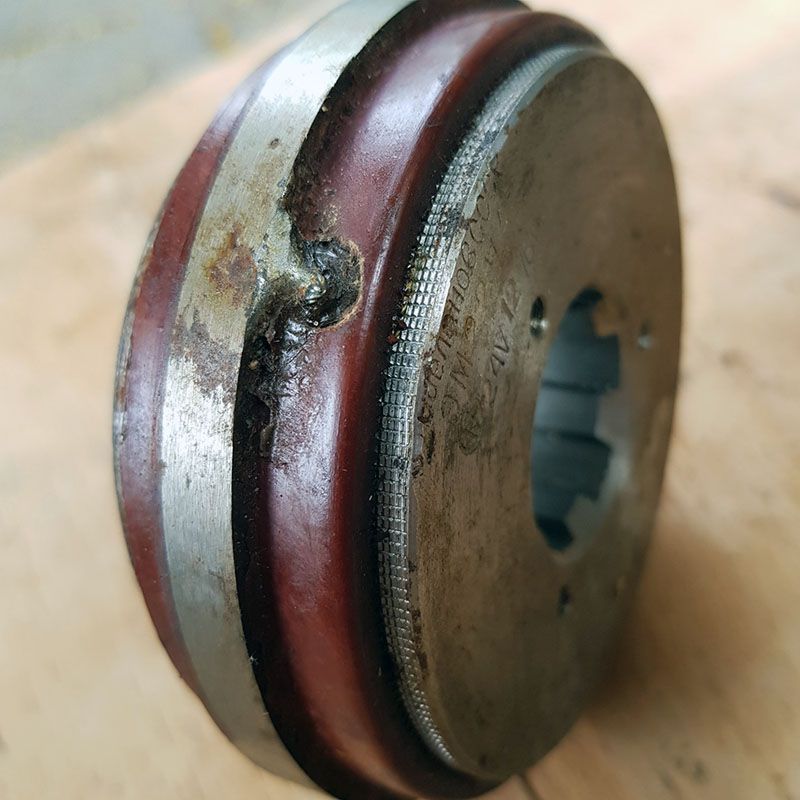

Муфта ЭМ22

Описание

Муфты ЭМ22 предназначены для автоматизации привода металлорежущих станков и других машин. Найболее часто испульзуются на станках типа ДИП300: 1М63, 163, 1Д63 и других.

Муфты могут применяться для:

• Разгон, торможение и реверсирование нагрузки при высоком динамическом качестве переходных процессов;
• Переключение ступеней передач;
• Кратковременное импульсное регулирование частоты вращения;
• Ограничение пиковых нагрузок в передачах.

Габарит: 2.

Тип: ЭМ22.

Номинальный передаваемый момент, kgf*m: 4.

Номинальное напряжение, В: 24.

Сила тока, А: 0,36.

Предельная частота вращения, min-1: 3000.

Масса, кг: 1,6.

Диаметр муфты, мм: 94.

Высота (толщина) самой катушки, мм: 34.

Наружный диамерт шлицов, мм: 30.

Внутренний диамет шлицов, мм: 26.

Ширина шлица, мм: 8.

Характеристики

Чертеж

Присоединительные размеры

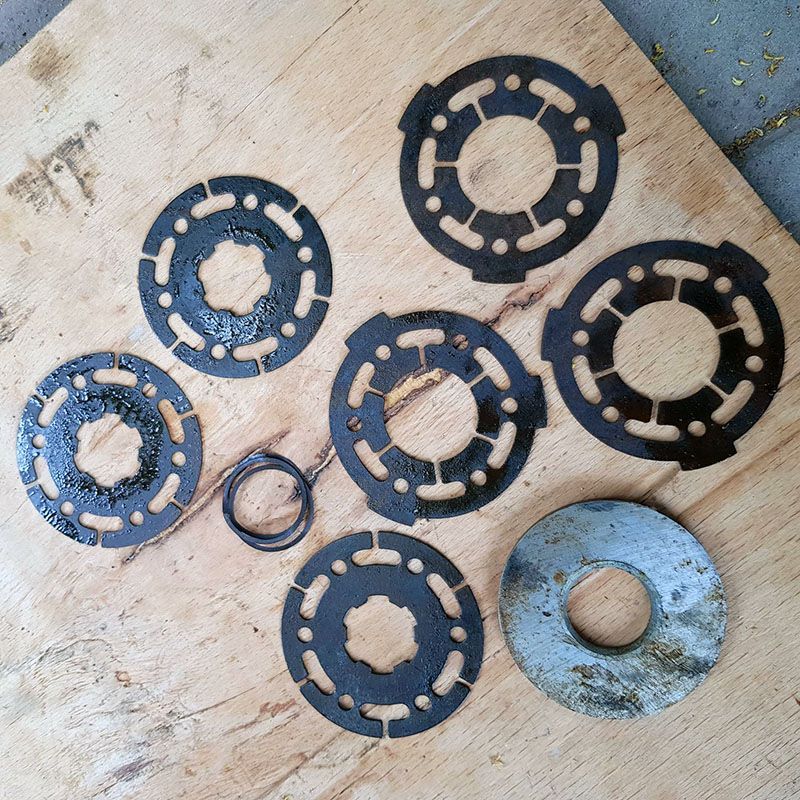

Комплектация

• Катушка ЭМ22 с шлицевой посадкой под токосьемное кольцо
• 3 наружных фрикционных диска
• 3 внутренних, шестишлицевых фрикционных дисков
• 3 пружинных кольца
• Якорь
