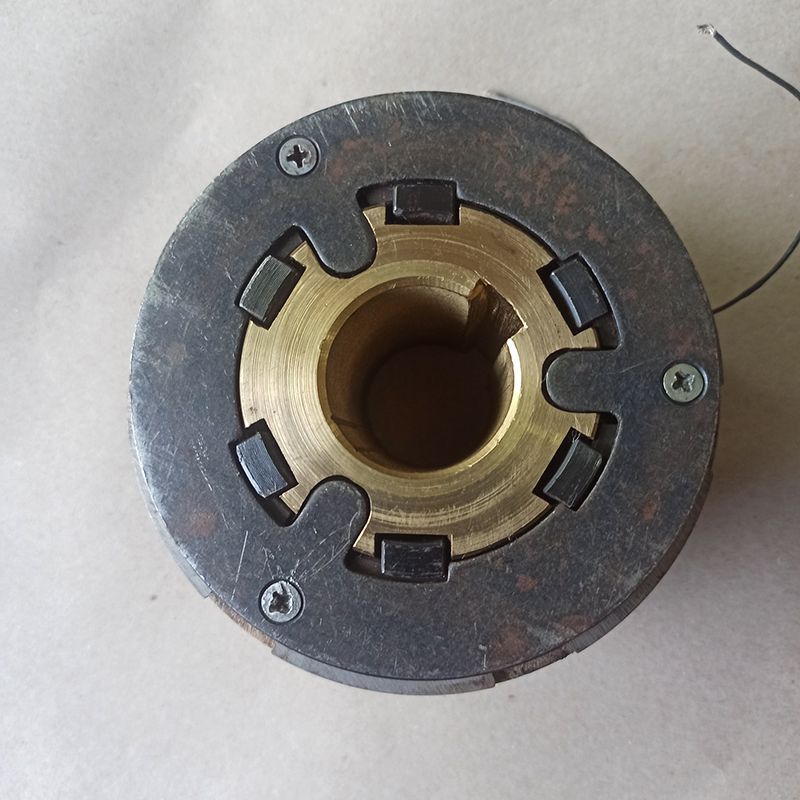

Муфта ЭТМ 093С-1А

Описание

МУФТА ЭЛЕКТРОМАГНИТНАЯ ФРИКЦИОННАЯ МНОГОДИСКОВАЯ СЕРИИ ЭТМ С ВЫНЕСЕННЫМИ ДИСКАМИ.

• Модель муфты: ЭТМ 093С-1А
• Габарит: 09
• Тип: бесконтактная
• Вид: сухая
• Посадка: 1А - под шпонку (Гладкая посадка)

Основные технические характеристики:

• Номинальный передаваемый момент, Нм: 100.
• Номинальное напряжение катушки, В: 24.
• Мощность катушки при температуре 20 С, Вт: 22,8.
• Номинальная частота вращения, об/мин: 1500.
• Предельная частота вращения, об/мин: 4000.
• Время нарастания момента до 0,9хМвн: 0,28.
• Размер посадочного отверстия на вал: 35 мм
• Шпонка: 10 мм
• Вес, кг: 4,5

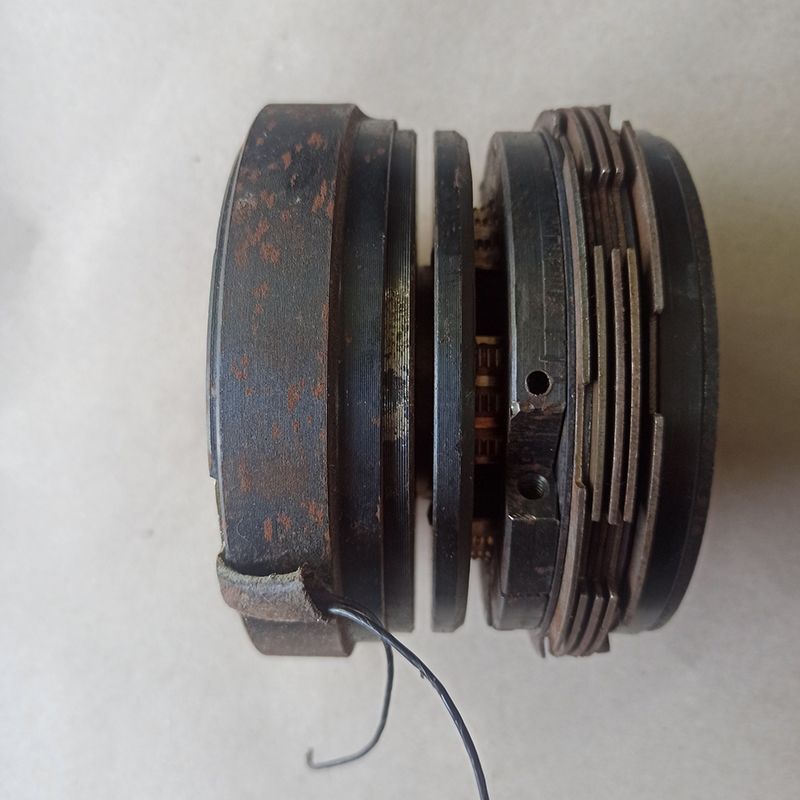

Муфта состоит из следующих основных частей: корпуса, пакета фрикционных дисков (внутренних  и наружных) и якоря. Муфта собрана на общей втулке, сидящей на ведущем (ведомом) валу. С ведомым (ведущим) валом связан поводок (в комплект поставки не входит), который соединяется с наружными дисками. Внутренние диски связаны с втулкой. Катушка возбуждения  закреплена в держателе. Выводные концы катушек бесконтактной муфты выведены наружу через специальное отверстие в корпусе и держателе.
