    Описание

    МУФТА ЭЛЕКТРОМАГНИТНАЯ ФРИКЦИОННАЯ МНОГОДИСКОВАЯ СЕРИИ ЭТМ С ВЫНЕСЕННЫМИ ДИСКАМИ.

    • Модель муфты: ЭТМ 093С-1Н МУЗ
    • Габарит: 09
    • Тип: бесконтактная
    • Вид: сухая
    • Посадка: 1Н - под шлицы

    Основные технические характеристики.

    Номинальный передаваемый момент, Нм: 100.

    Номинальное напряжение катушки, В: 24.

    Мощность катушки при температуре 20 С, Вт: 22,8.

    Номинальная частота вращения, об/мин: 1500.

    Предельная частота вращения, об/мин: 4000.

    Время нарастания момента до 0,9хМвн: 0,28.

    Размер посадочного отверстия: 40х36х8.

    Вес, кг: 4,9.

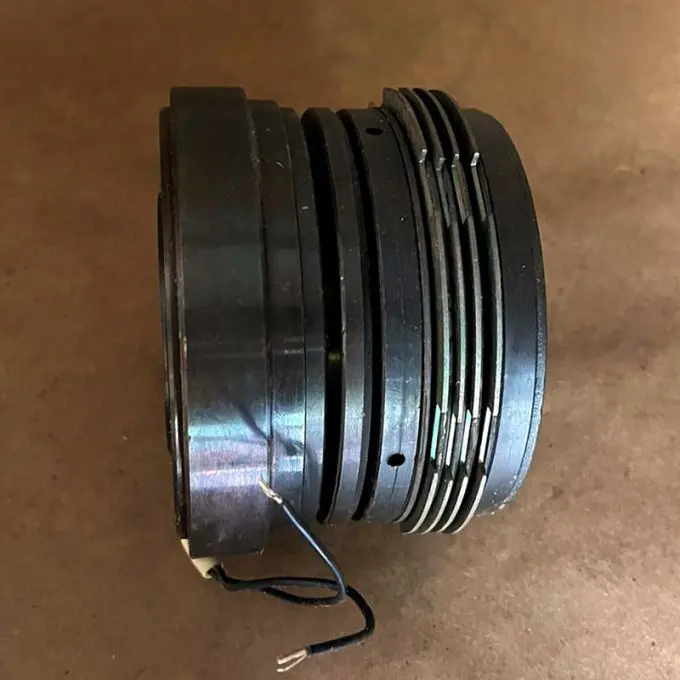

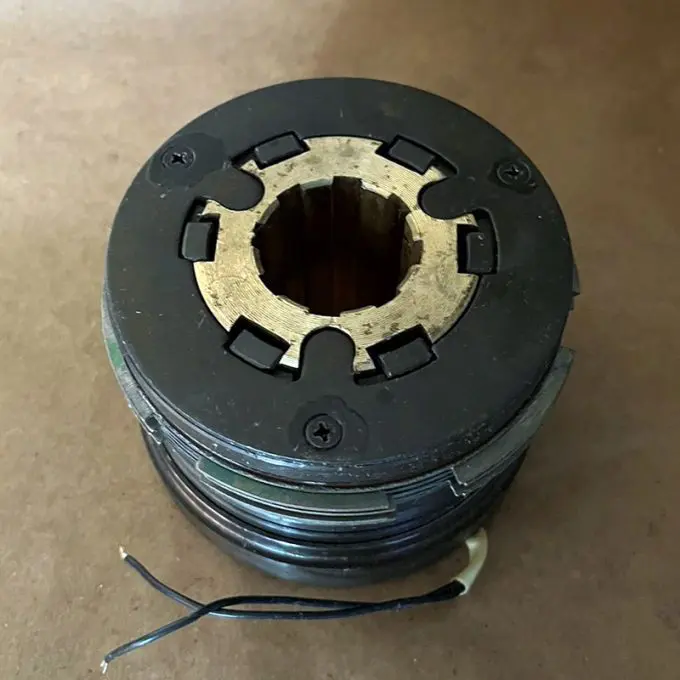

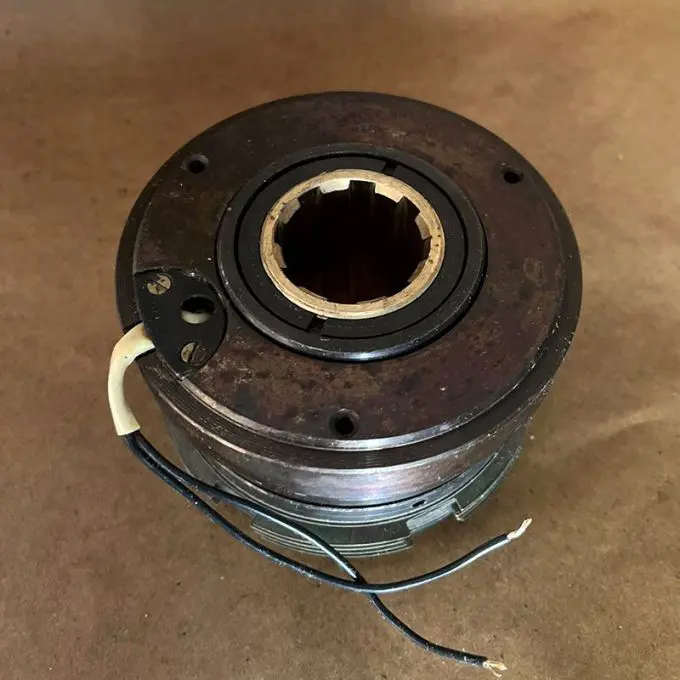

    Муфта состоит из следующих основных частей: корпуса, пакета фрикционных дисков (внутренних  и наружных) и якоря. Муфта собрана на общей втулке, сидящей на ведущем (ведомом) валу. С ведомым (ведущим) валом связан поводок (в комплект поставки не входит), который соединяется с наружными дисками. Внутренние диски связаны с втулкой. Катушка возбуждения  закреплена в держателе. Выводные концы катушек бесконтактной муфты выведены наружу через специальное отверстие в корпусе и держателе.

    Чертеж


    Присоединительные размеры
