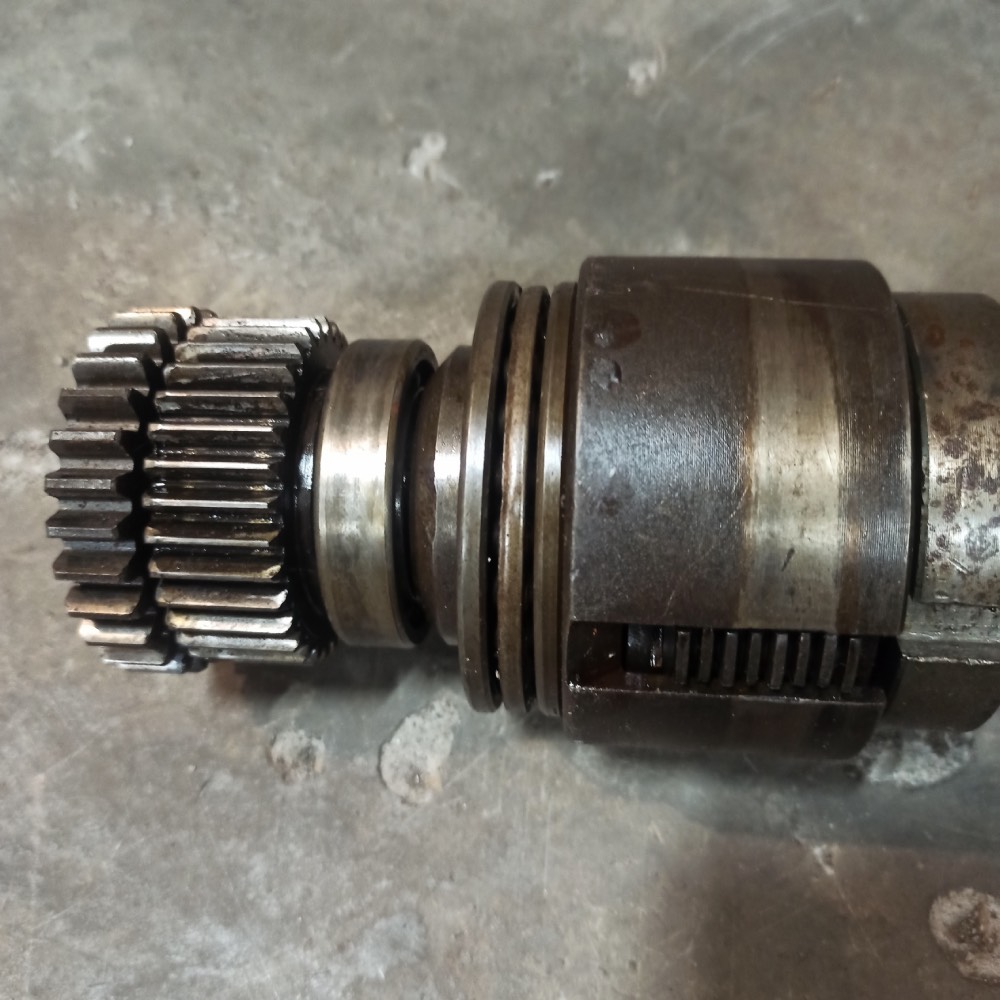

Муфта фрикционная 6Р12,6Р82,6Р13,6Р83, ВМ127, легкое б/у

8 640

Нет в наличии
Нет в наличии
Доставка Доставка
Новая Почта, Адресная доставка Новой почтой, Самовывоз со склада,
Оплата Оплата
Наложенный платеж, Оплата при получении товара, Оплата на карту, Безналичными для юридических лиц,

Описание

Фрикционная муфта 6Р 12, 6Р13, 6р82, 6р83, ВМ127 к консольно фрезерным станкам. Фрикционная муфта 6Р служит для передачи крутящего момента с помощью фрикционных дисков. Находится в коробке подач фрезерных станков и работает с валом 5 оси и валом 3 оси.

Муфта снята со станка, легкое б/у.

Конструкция фрикционной муфты состоит из двух несвязанных между собой половин, правой и левой.

Диски первого ряда насажены на шлицевой вал и вращаются вместе с ним. Эти диски не связаны с корпусом муфты.

Диски второго ряда закреплены в пазах зубчатого корпуса называемого корзиной.

Работа левой и правой половины муфты включается с помощью тяги и коромысла, что обеспечивает вращения шпинделя против часовой стрелки (нормальное вращение) или по часовой стрелке (обратное). В центре вала на шлицах устанавливается разгонная муфта. Она служит для плавной передачи крутящего момента к основным узлам фрикционного вала.

Сама конструкция коробки подач позволяет полу­чить ускоренные перемещения стола в продольном, поперечном и вертикальном направлениях. Это достигается включением диско­вой фрикционной муфты. Валы в коробке подач смонтированы на подшипниках каче­ния. Шариковая предохранительная муфта и фрикционная дис­ковая муфта, регулируют на передачу необходимого крутящего момента соответствующими гайками.

  • Модель станка: 6Р12, 6Р13, 6р82, 6р83, ВМ127
  • Комплектность: Муфта фрикционная в сборе
  • Производитель: Горьковский завод фрезерных станков (ГЗФС)
  • Снята со станка, легкое б/у.

Чертеж

Чертеж Муфта фрикционная 6Р12,6Р82,6Р13,6Р83, ВМ127, легкое б/у


Присоединительные размеры


Характеристики
