Патрон резьбонарезной J5230-MS3 (КМ3)

Описание

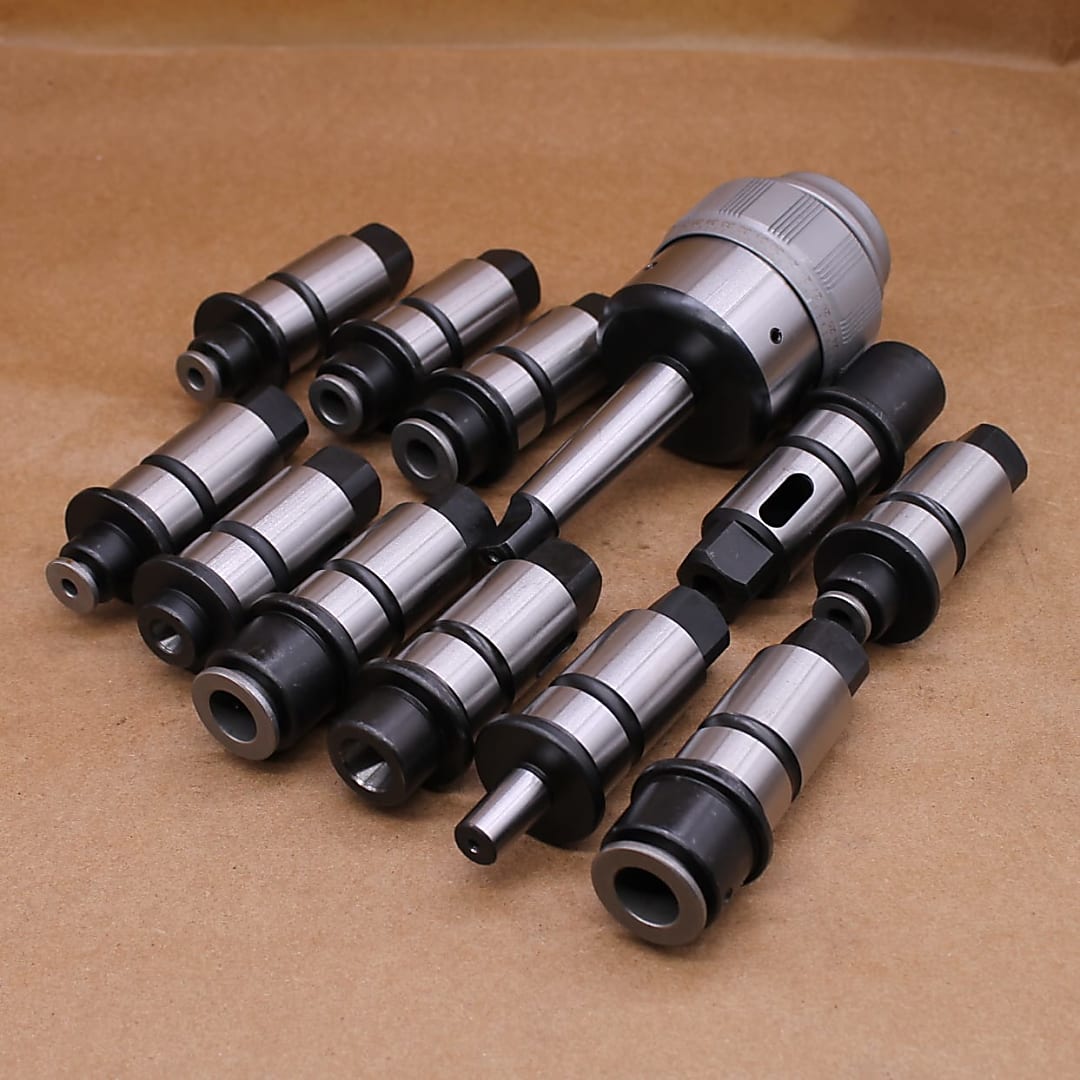

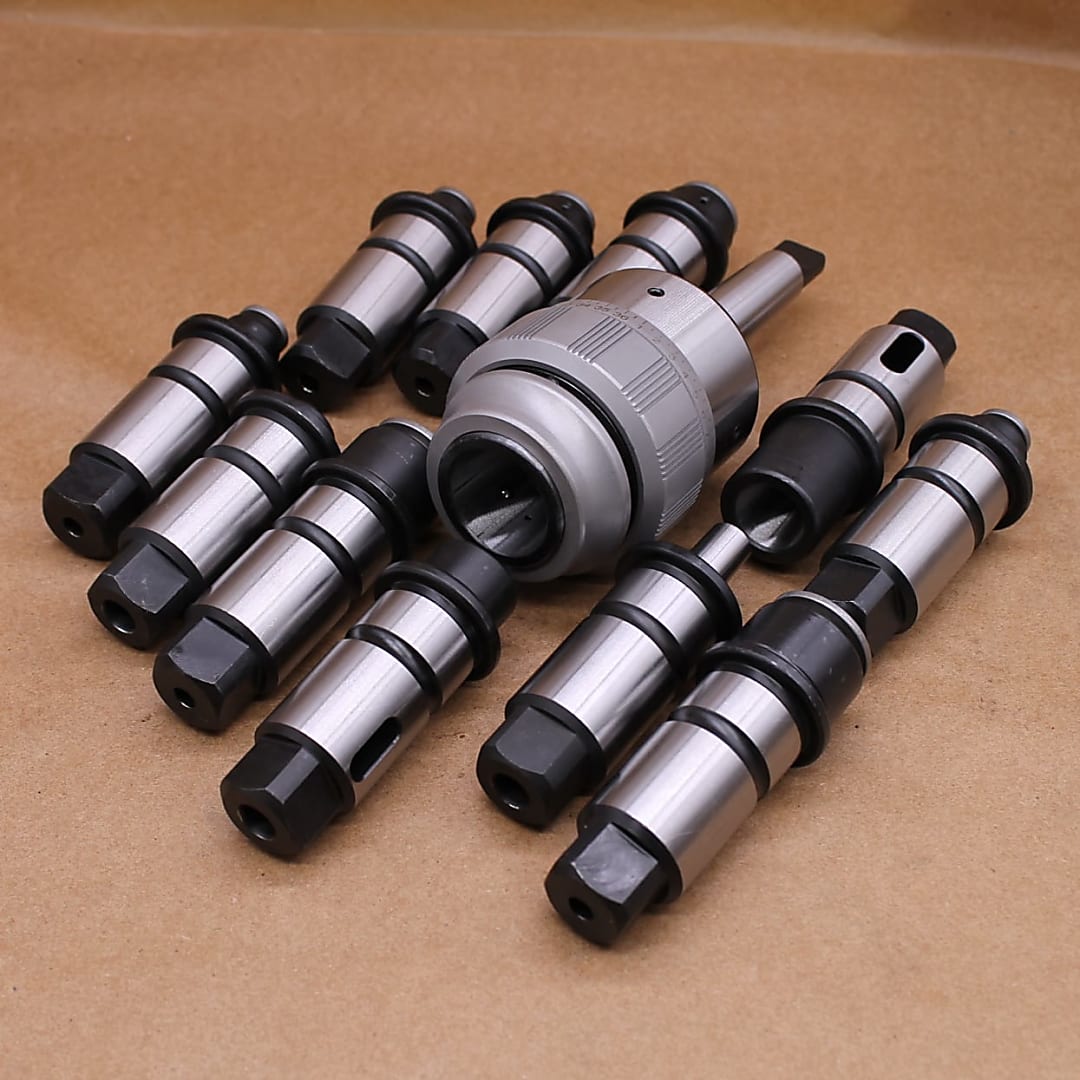

Патрон резьбонарезной J5230-MS3 (КМ3) быстросменный, предназначен для нарезания резьбы в диапазоне М6-М30  и сверления отверстий, посадка на конус Морзе (MS3) КМ3, оправка B16. При нажатии на кольцо можно быстро заменить любую из вставок. Могут применяться на токарных, сверлильных, расточных и фрезерных станках и других станках.

• Модель: J5230-MS3.
• Конус патрона: MS (КМ3).
• Посадочный размер сверлильного патрона: B16.
• Диапазон резьбы: M6-M30.
• Переходник на конус Морзе: КМ1, 2, 3.

M6-M30 - посадка конус Морзе, переходник В16.

Характеристики

Чертеж

Диапазон резьбы: d x a.

M6 - M8: 6,3 x 5.

M10: 8 x 6,3.

M12: 9 x 7,1.

M16: 12,5 x 10.

M18 - M20: 14 x 11,2.

M24: 18 x 14.

M27 - M30: 20 x 16.

Присоединительные размеры

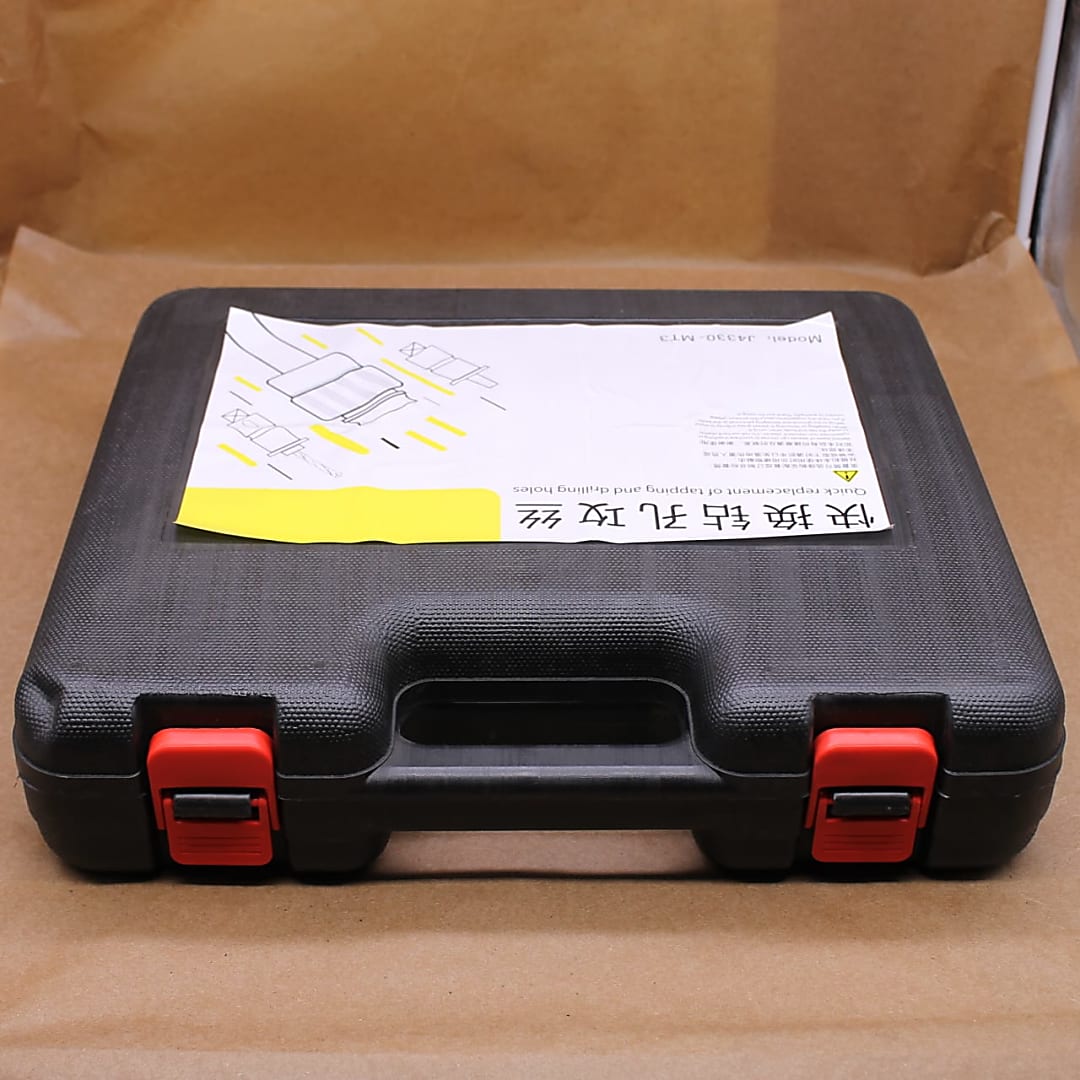

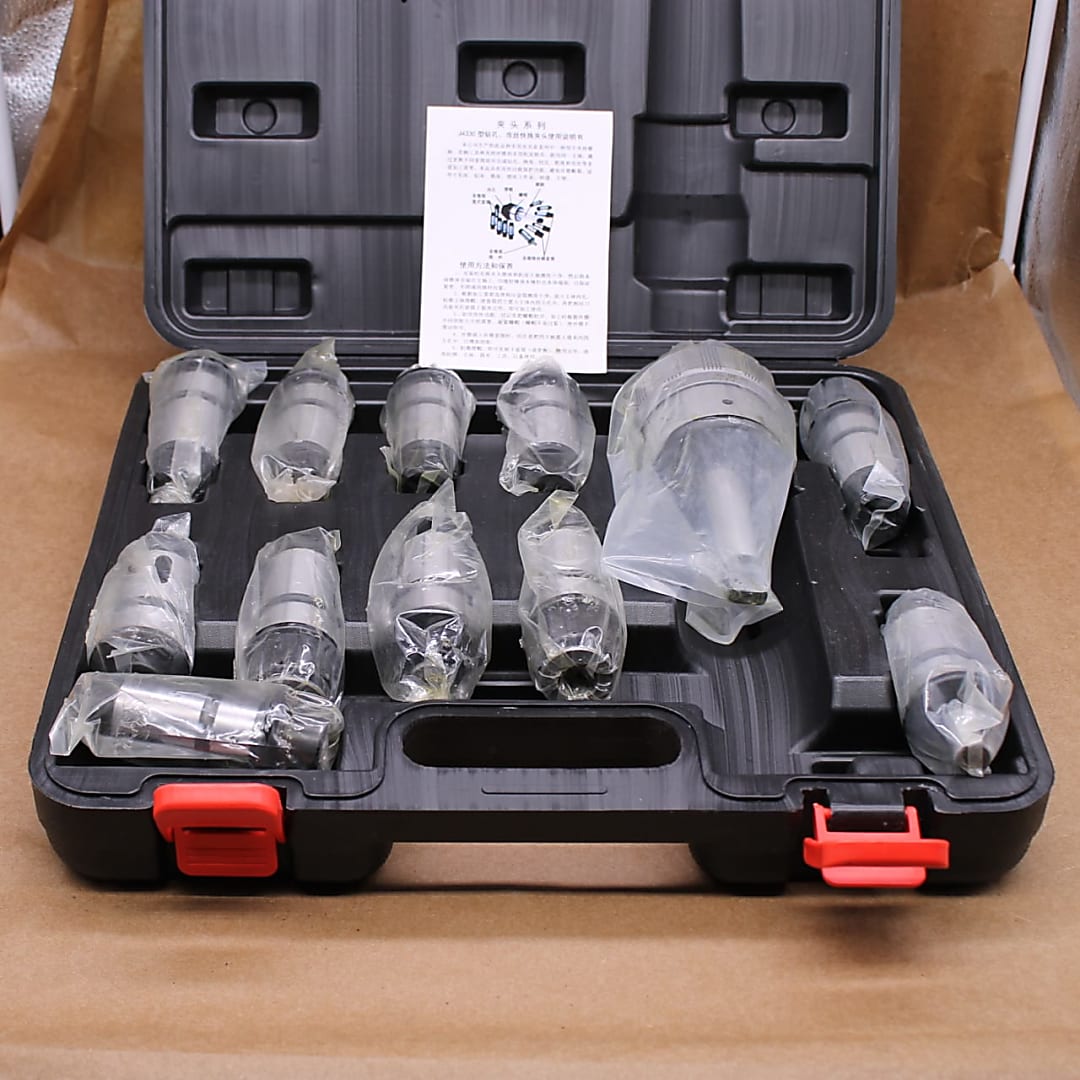

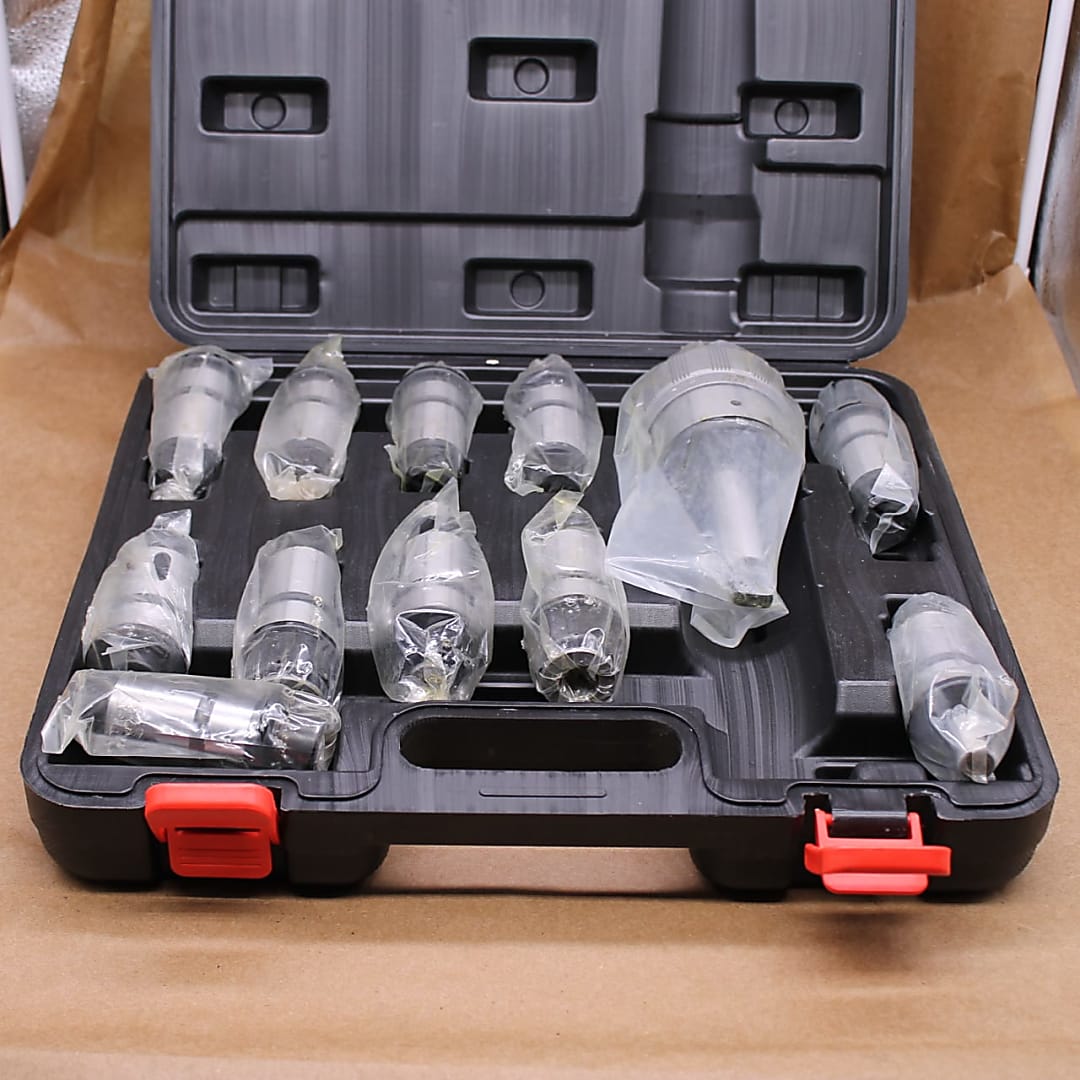

Комплектация

• быстросменный патрон;
• резьбонарезные головки;
• переходник для сверлильного патрона;
• переходника(ов) на конус Морзе.
