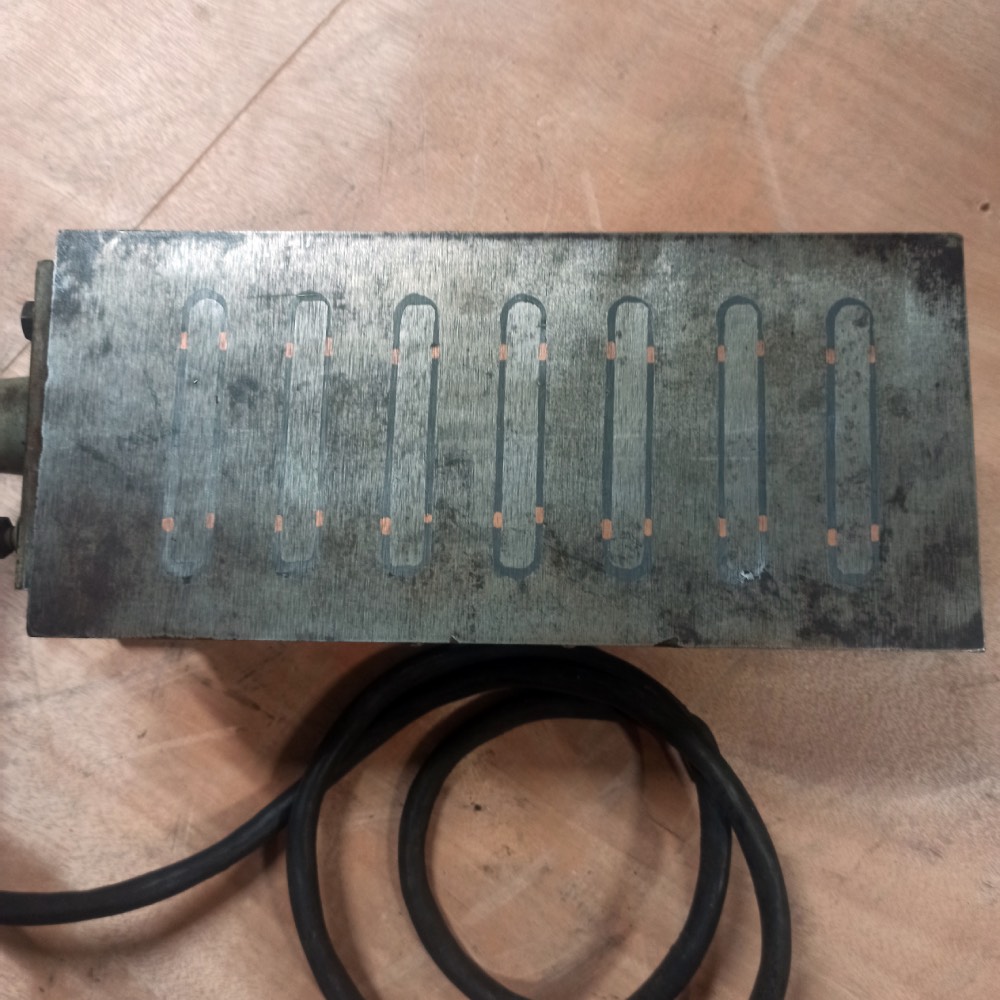

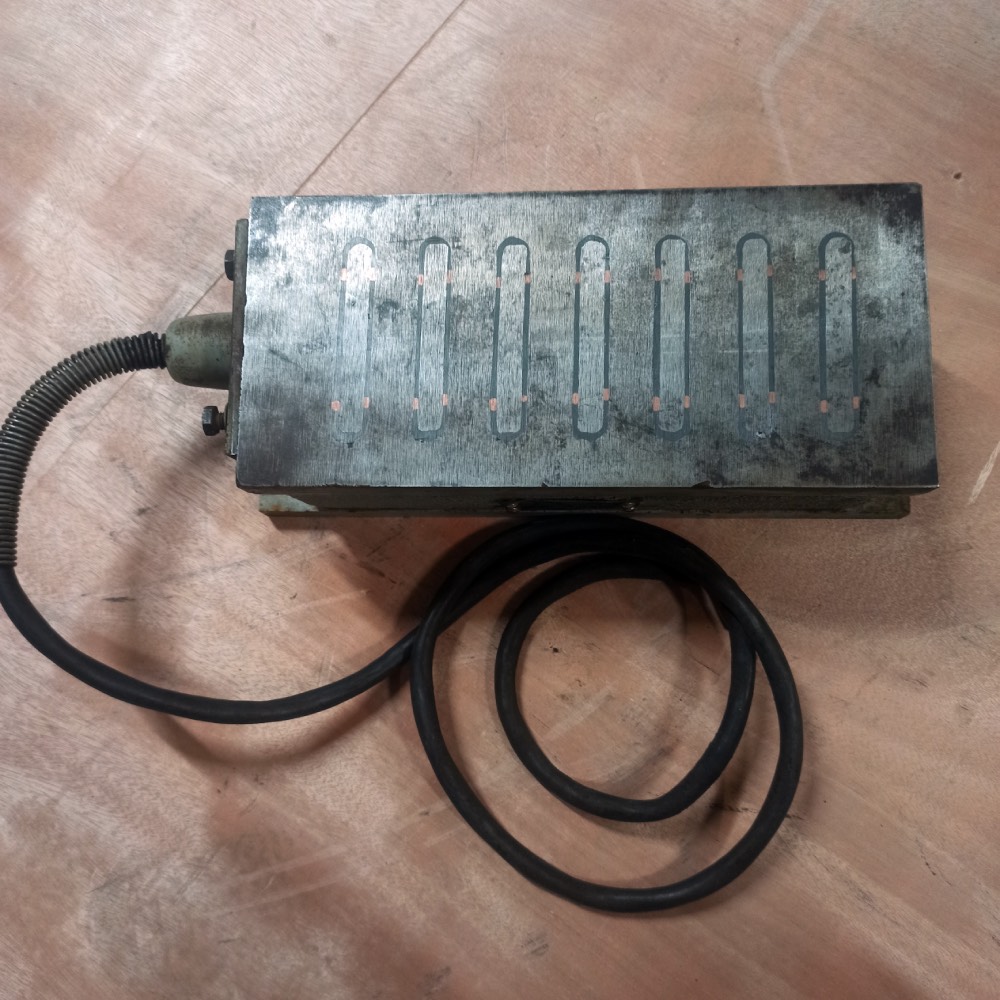

Плита электромагнитная ЭП-11Г (280х125)

Описание

Применяются для фиксации металлосодержащих (деталей) при помощи силы электромагнитного притяжения. Для работы такой плиты необходим источник постоянного тока 110 В.

Фиксация заготовок с помощью таких плит имеет ряд преимуществ: высокая точность обработки заготовки, минимальное время на установку и смену заготовки, заготовка доступна с пяти сторон и др.

Эта станочная оснастка широко используется на металлообрабатывающих станка, в основном шлифовальных или пслоскошлифовальных.

Электромагнитная плита ЭП-11Г (7208-0053М), 280х125 мм - применяется на операциях чернового и чистового шлифования. Магнитная плита изготовлена в соответствии с требованиями ГОСТ 30273-98, ГОСТ 7599, ГОСТ 15150, ГОСТ 15965 и рабочим чертежам. При необходимости увеличения рабочей поверхности данные прямоугольные электромагнитные плиты допускается стыковать.

Характеристика и размеры: ЭП-11Г (7208-0053М):

• Класс точности плиты по ГОСТ 17519-87 - В
• Габариты плиты: длина L=350 (280) мм, ширина B=125 мм
• Удельная сила притяжения 60 Н/см2
• Длина кабеля 2 м
• Габариты обрабатываемой заготовки, не менее: длина L=30 мм, ширина B=30 мм
• Исполнение 2
• Напряжение 110 В
• Ток плиты (при напряжении 110 В постоянного тока) 0,4 А
• Масса 25 кг.

Характеристики

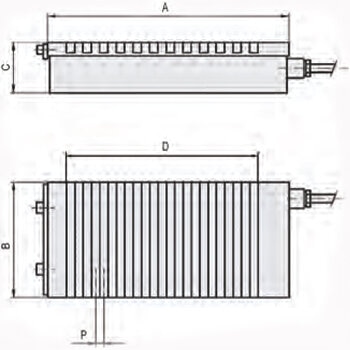

Чертеж
