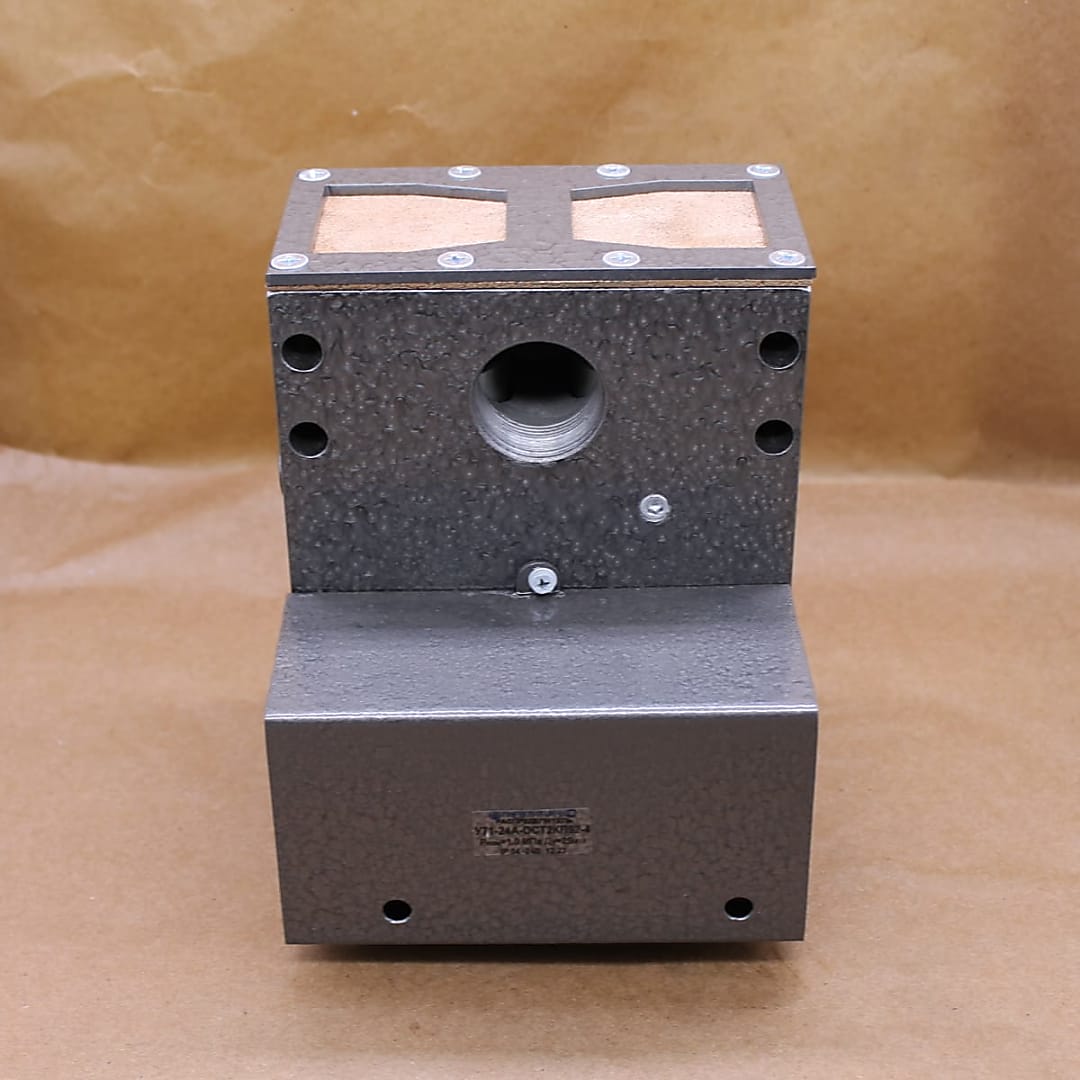

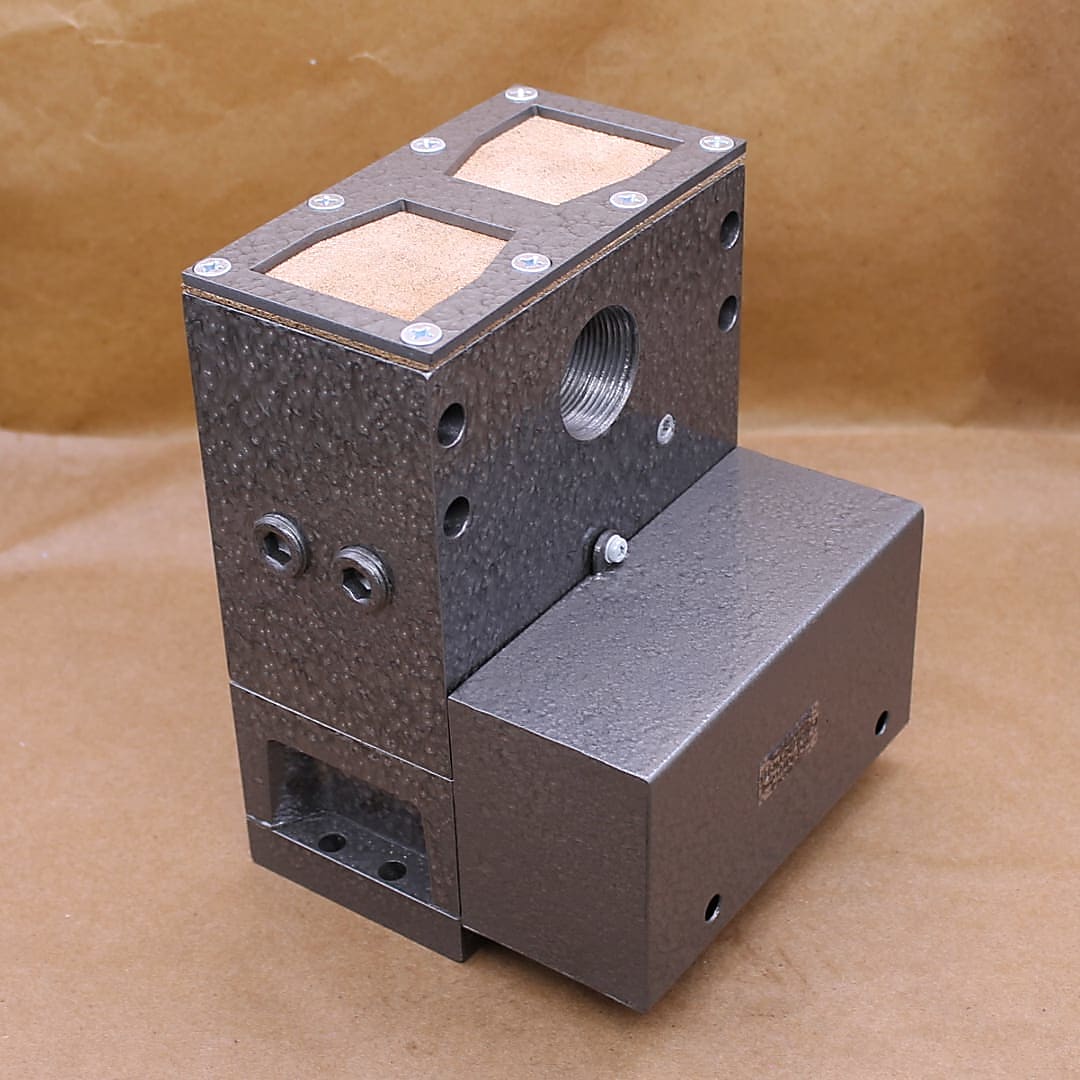

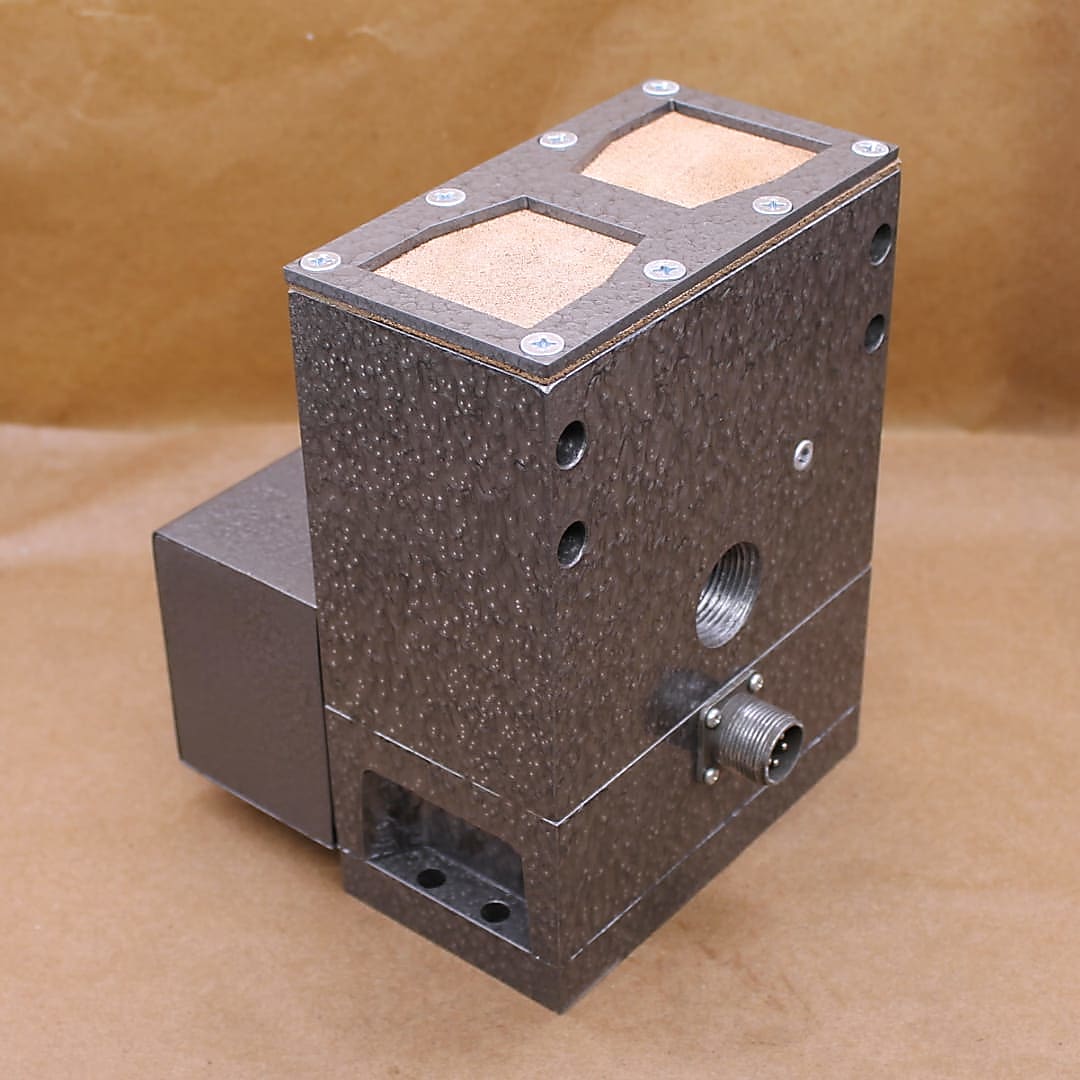

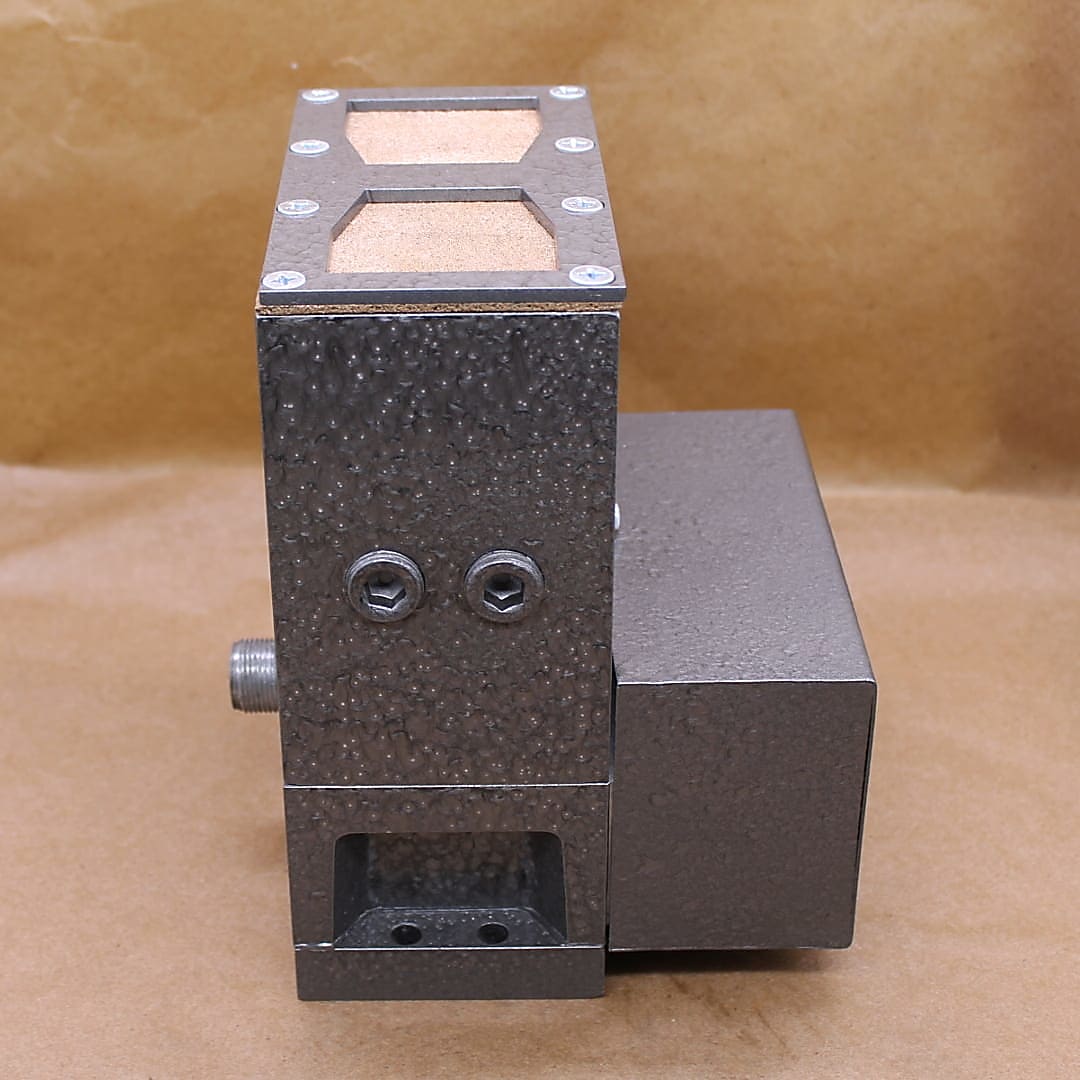

Пневмораспределитель У71-24А

Описание

Пневмораспределитель У71-24А, (25 - УХЛ4, ОСТ2 КП92-4-83, 24В) с условным проходом 25 мм, с пневматической блокировкой, односторонним электропневматическим управлением, пневматическим возвратом и ручным дублированием управления, предназначен для управления кузнечно-прессовыми и другими машинами. Пневмораспределитель У71-24А рассчитан для работы на сжатом воздухе при давлении от 0,25 МПа до 1,0 МПа, очищенном не грубее 10 класса загрязненности по ГОСТ 17433-80, содержащем распыленное масло вязкостью от 10 до 35 мм°/с (сСт) при температуре 50°С, концентрацией из расчета 2…4 капли на 1 м³ воздуха, приведенного к условиям по ГОСТ 12449. Пневмораспределитель У71-24А имеет аналог маркировкой: 3МП-25М.

• Маркировка: У71-24А, (3МП-25М)
• Условный проход, мм: 25.
• Номинальное давление, МПа: 1.
• Минимальное рабочее давление, МПа, не более: 0,25.
• Остаточное давление воздуха на выходе при опоражнивании пневмомагистрали через одну секцию пневмораспределителя при давлении 0.63 МПа, МПа, не более: 0,02.
• Пропускная способность пневматической линии «вход» («1») -«выход» («2»), Kv*, м3/час, не менее: 12.
• Пропускная способность пневматической линии «выход» («2») -«атмосфера» («3»), Kv*, м3/час, не менее: 18,5.
• Время включения при давлении 0.63 МПа, с, не более: 0,06.
• Время выключения при давлении 0.63 МПа, с, не более: 0,08.
• Максимальное число срабатываний, мин-1: 90.
• Род тока: Постоянный.
• Напряжение, В: 24,110.
• Масса пневмораспределителя: 8,5.
• Условный проход: 25 мм
• Производитель: АО «Пневматика»

Чертеж

Присоединительные размеры

Характеристики
