Описание

Пневмораспределитель В64-14А-05 - двухпозиционный, четырёхлинейный с пружинным/пневматическим возвратом золотника, пневматический распределитель. Предназначены для управления направления движения потоков  воздуха, газа в пневматических приводах различного назначения. Конструкция распределительного устройства: клапанного типа. Электроуправление – двухстороннее. Присоединение пневмолиний - стыковое. Перемещение поршня с золотником осуществляется при подаче напряжения на электромагнитную катушку типа П-ЭПРЗ.

Условный проход, мм: 16.

Условный проход, мм: 0,63 / 0,25.

Пропускная способность, Кv по ГОСТ14691-69, м³/ч, не менее: 2,8.

Время срабатывания при давлении 0,4 МПа, с, не более: 0,1.

Номинальное напряжение питания, В: постоянного тока / переменного тока 50 Гц / переменного тока 60 Гц: 24 (12, 48,110) / 110,220 (380) / 110,220.

Номинальная потребляемая мощность, не более: постоянного тока, Вт: Переменного тока 50 Гц, ВА / переменного тока 60 Гц, ВА: 7/9/12.

Присоединительные резьбы пневмораспределителя по ГОСТ 6111-52: К1/2".

Масса пневмораспределителя, кг: 2,0.

Маркировка: Пневмораспределитель В64-14А-05.

Производитель: АО «Пневматика».

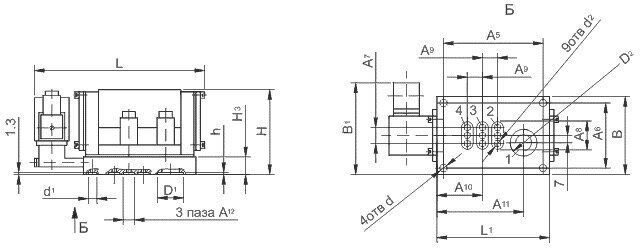

Чертеж

Чертеж Пневмораспределитель В64-14А-05


  • А5: 91
  • А6: 59
  • А7: 16
  • А8: 33
  • А9: 14
  • А10: 42,5
  • А11: 80,5
  • А12: 12
  • d: 7
  • d2: 7
  • D1: 25
  • D2: 16
  • h: 1,3
  • B: 72
  • B1: 86
  • H: 78
  • Н3: 17
  • L: 191
  • L1: 104

Присоединительные размеры
