Пневмораспределитель В64-25А-03

Описание

Пневмораспределитель В64-25А-03 - двухпозиционный, четырёхлинейный, с пневматическим возвратом золотника, пневматический распределитель. Предназначены для управления направления движения потоков сжатого воздуха в пневматических приводах различного назначения. Конструкция распределительного устройства: клапанного типа. Электроуправление – одностороннее. Присоединение пневмолиний - резьбовое. Перемещение поршня с золотником осуществляется при подаче напряжения на электромагнитную катушку типа П-ЭПРЗ.

• Условный проход, мм: 20
• Условный проход, мм: 0,63 / 0,25
• Пропускная способность, Кv по ГОСТ14691-69, м³/ч, не менее: 5,0
• Время срабатывания при давлении 0,4 МПа, с, не более: 0,1
• Номинальное напряжение питания, В: постоянного тока / переменного тока 50 Гц / переменного тока 60 Гц: 24 (12, 48,110) / 110,220 (380) / 110,220.
• Номинальная потребляемая мощность, не более: постоянного тока, Вт: Переменного тока 50 Гц, ВА / переменного тока 60 Гц, ВА: 7/9/12
• Присоединительные резьбы пневмораспределителя по ГОСТ 6111-52: К3/4"
• Масса пневмораспределителя, кг: 2,8
• Маркировка: Пневмораспределитель В64-25А-03
• Производитель: АО «Пневматика»

Характеристики

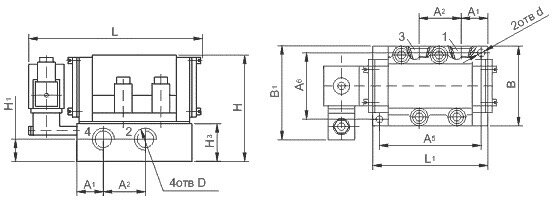

Чертеж

• А1: 27,5
• А2: 50
• А5: 117
• А6: 77
• d: 9
• B: 90
• B1: 95
• H: 109
• H1: 19
• Н3: 38
• L: 180,5
• L1: 130

Присоединительные размеры
