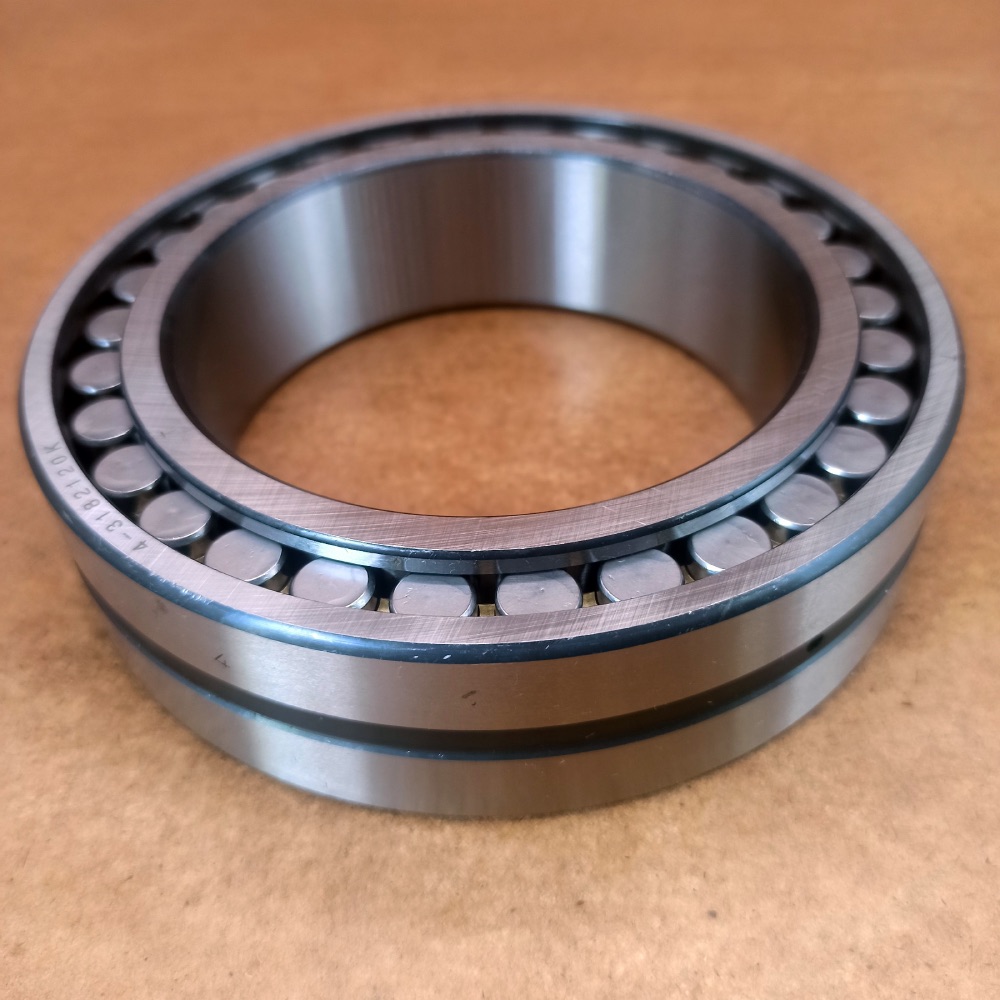

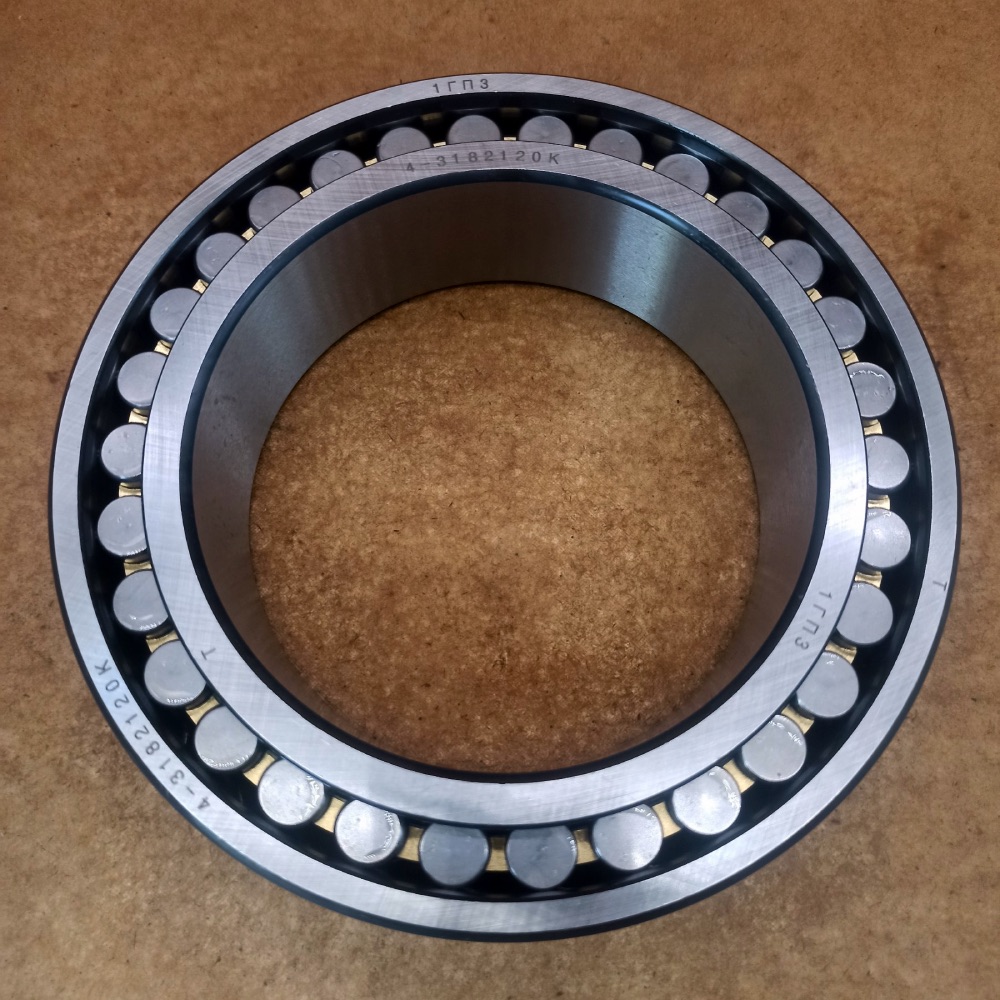

Подшипник шпиндельный 4-3182120К (NN3020K) (1ГПЗ)

Описание

Шпиндельный подшипник 3182120К к токарным станкам 1К62 и 16К20. Подшипник 3182120К -  роликовый радиальный с короткими цилиндрическими роликами. Шпиндельный подшипник или как их ещё называют шарикоподшипники -  однорядные радиально-упорные состоящие из массивных наружных и внутренних колец и комплектов шариков с массивными сепараторами с окнами.

Подшипник представляет собой корпус, состоящий из двух колец, тел качения (разной формы) и сепаратора (некоторые типы подшипников могут быть без сепаратора), отделяющего тела качения друг от друга, удерживающего на равном расстоянии и направляющего их движение. По наружной поверхности внутреннего кольца и внутренней поверхности наружного кольца (на торцевых поверхностях колец упорных подшипников качения) выполняют желоба — дорожки качения, по которым при работе подшипника катятся тела качения. Шпиндельные подшипники неразъемные. Подшипники выпускаются открытыми и с уплотнениями.

Шпиндельные подшипники изготавливаются с более узкими допусками. Их применяют в подшипниковых опорах с самыми высокими требованиями к точности ведения вала и частоте вращения. Эти подшипники зарекомендовали себя в подшипниковых опорах главных шпинделей металлообрабатывающих станков.

• Используется на станках модели: 1К62 и 16К20.
• Обозначение подшипника: 4-3182120К
• Класс точности: 4
• Наружный диаметр: 150 мм
• Внутренний диаметр: 100 мм
• Ширина: 37 мм
• Масса: 2.17
• Количество роликов: 60
• Размеры ролика: 11х11
• Марка стали: ШХ-15
• Производитель: 1 ГПЗ
