Роликовые опоры РОД -103

Описание

Роликовые опоры РОД-103, предназначаются для установки в направляющие металлообрабатывающего оборудования с высоким разбегом перемещения. Работают при интенсивности до 10 метров в минуту с небольшими потерями на трение. Танкетки состоят из надежного кожуха, около него по замкнутой траектории передвигаются ролики. Чтобы они не выпадали, их предохраняют цапфы и пружинки. Они закрепляются к поверхности направляющих с помощью винтов. Для бесперебойной работы изделия требуется регулярная жидкая машинная смазка. Важно, чтобы внутрь изделия во время работы не попадала пыль, абразивы и стружка. При монтаже следует проверять точное совпадение торцевых плоскостей параллельно основным механизмам перемещения.

Модель: РОД-103.

Характеристики

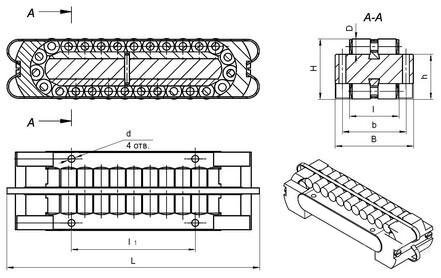

Чертеж

• H, mm: 39.
• L, mm: 163.
• B, mm: 50,8.
• h, mm: 29.
• D, mm: 10.
• l, mm: 30,1.
• d, mm: 4,5.
• b, mm: 41,3.
• l1, mm: 80.
• C дин, кН: 105.
• V, м/мин: 25.
