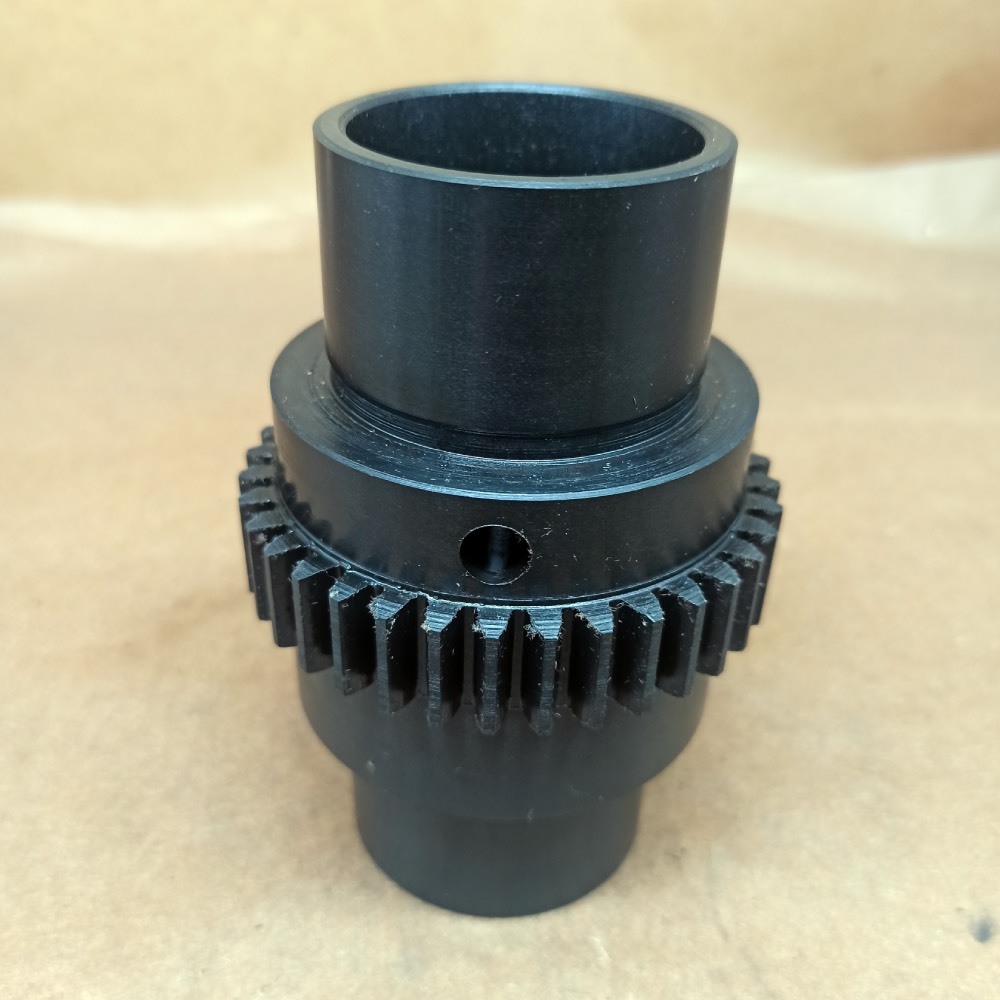

Шестерня-втулка фартука 1М63.06.253 (z=36)

Описание

Втулка-шестерня ходового вала 1М63, токарно-винторезного станка 1М63 (ДИП300).

Втулка-шестерня находится в фартуке токарного станка 1М63 (ДИП300).

Основные размеры втулки-шестерни:

• Модель станка: 1М63 (ДИП300)
• Маркировка: 1М63.06.253
• Количество зубьев: z=36
• Модуль: m3
• Диаметр внутренний: 35 мм
•  Диаметр (по зубьям): 78 мм
• Диаметр 1: 50 мм
• Диаметр 2: 60 мм
• Длина общая: 145 мм
• Состояние: новая втулка-шестерня, в работе не была.
• Производитель: «Тбилисский станкостроительный завод», «Рязанский станкостроительный завод»
