Токарный патрон 100 мм 3-х кулачковый на планшайбу 7100-0002 Псковмаш
Код: 78800003
5 760
В наличии
5 760
ДоставкаНовая Почта, Адресная доставка Новой почтой, Самовывоз со склада,
Оплата
Наложенный платеж, Оплата при получении товара, Оплата на карту, Безналичными для юридических лиц,
Оставить отзыв
Описание

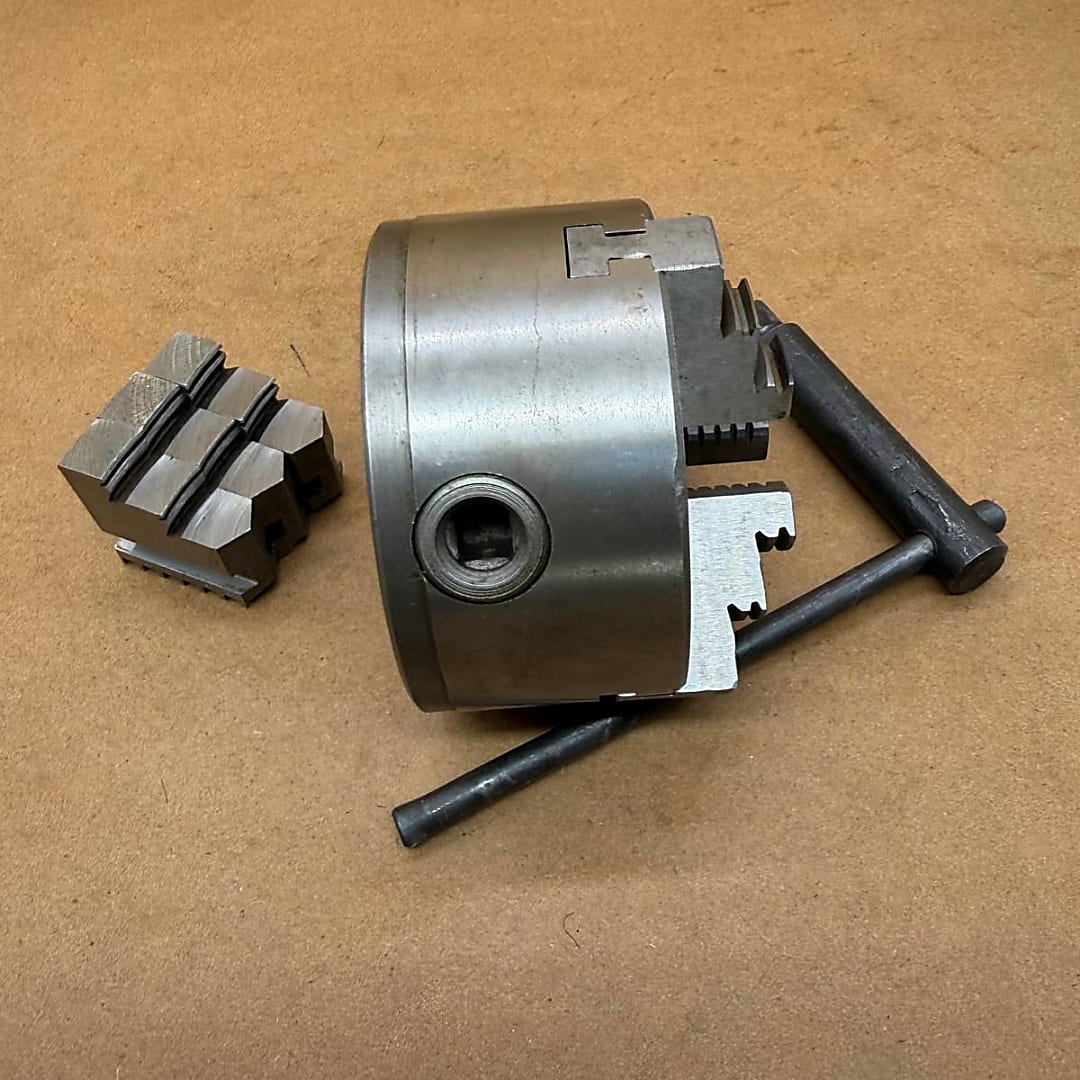

Токарный патрон 100 мм Псковмаш 7100-0002 — самоцентрирующийся трехкулачковый патрон для точной фиксации круглых и шестигранных заготовок. Изготовлен по ГОСТ 2675-80, устанавливается на планшайбу согласно ГОСТ 3889-80.
Патрон токарный 100 мм выполнен из прочного чугуна, комплектуется прямыми и обратными кулачками, а также ключом. Имеет класс точности Н (нормальной точности), массу не более 4 кг. Цельные кулачки обеспечивают надежное зажатие и стабильную работу на токарных станках.
Характеристики
| Исполнение | С цельными кулачками |
| Стандарт | ГОСТ 2675-80 |
| Посадка | На планшайбу ГОСТ 3889-80 |
| Материал | Чугун |
| Класс точности | Н - нормальной точности |
| Маркировка | 7100-0002 |
| Диаметр | 100 мм |
| Тип | Трехкулачковый |
| Состояние | Новый |
| Принцип действия | Самоцентрирующийся |
| Масса не более | 4 кг |
Чертеж
| D1, не менее | 20 |
| D2 | 38 |
| H | 55 |
| H1 | - |
| H2 | 80 |
| L | 42 |
| B | 15 |
| S | 9 |
Присоединительные размеры
| D3, (поле допуска Н7) | 72 |
| D4 | 86 |
| D5 | - |
| D6 | 45 |
| d | М8 |
| d1 | - |
| I | 3 |
| n | 3 |
| n1 | - |
Комплектация
Дополнительные материалы
 ГОСТ 2675-80. Трехкулачковые токарны патроны | Скачать |
