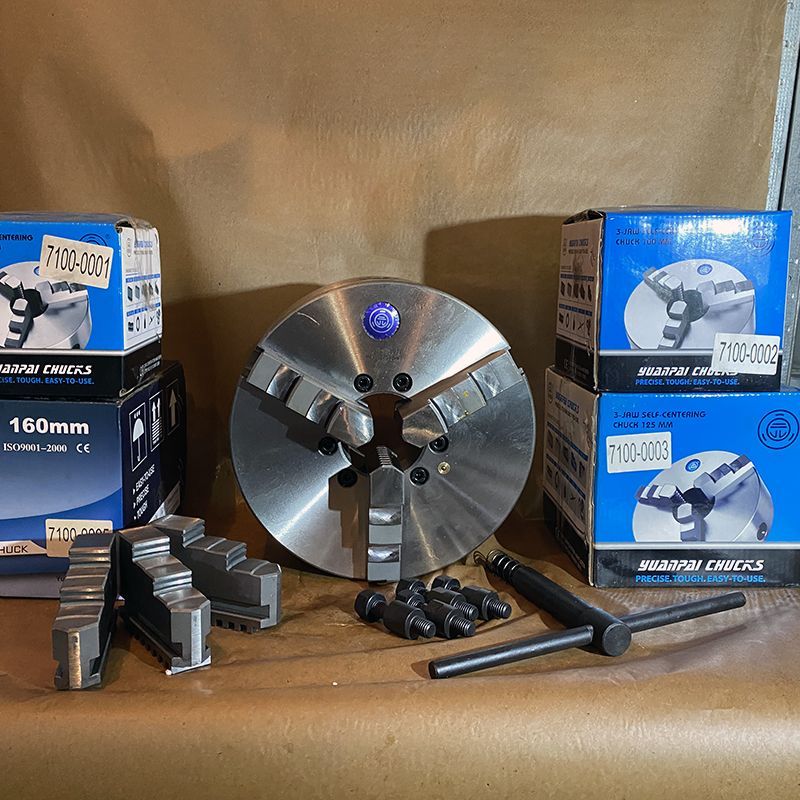

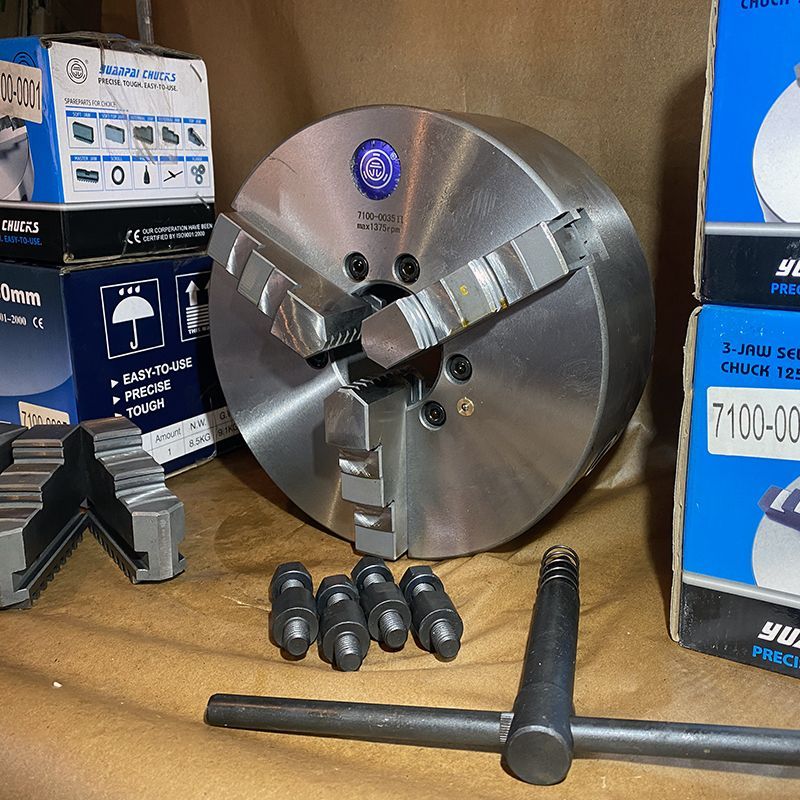

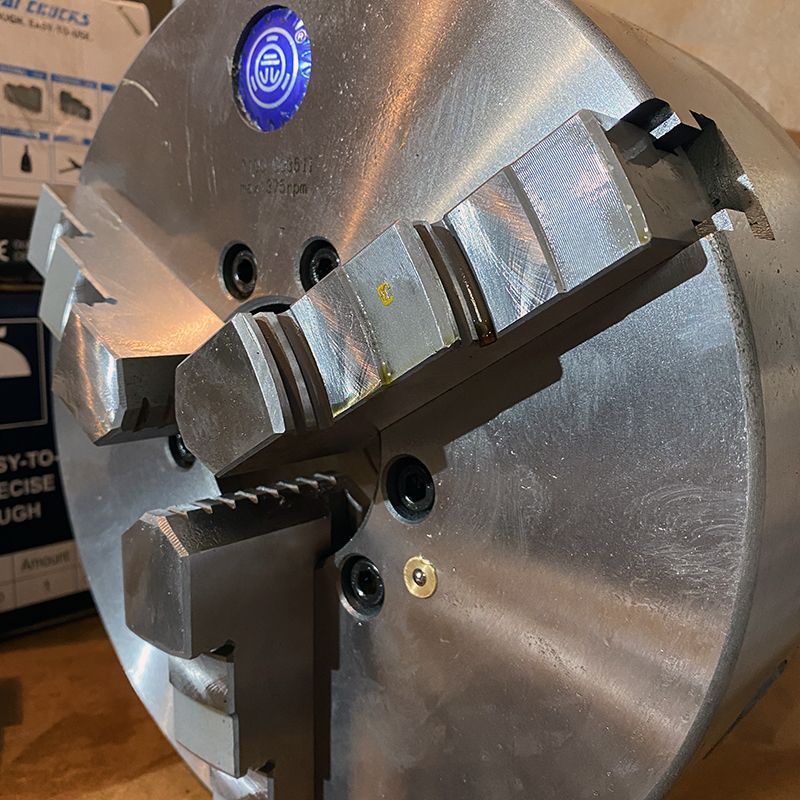

Токарный патрон 100 мм на планшайбу 7100-0002П Yuanpai

Описание

Токарный патрон 100 мм 7100-0002П Yuanpai — практичное решение для точной и быстрой обработки небольших деталей. С диаметром 100 мм и посадкой на планшайбу по ГОСТ 3889-80, он легко устанавливается на большинство станков лёгкого и среднего класса. Самоцентрирующаяся конструкция трёх кулачков обеспечивает надёжную фиксацию заготовки и экономит время при настройке.

Корпус патрона изготовлен из прочного чугуна, что повышает его долговечность и устойчивость к нагрузкам. Модель соответствует требованиям ГОСТ 2675-80 и обладает повышенным классом точности (П), что позволяет получать качественные результаты обработки. Комплектация включает прямые и обратные кулачки, а также ключ для быстрой регулировки. Масса устройства не превышает 3,2 кг, что делает его удобным для установки и эксплуатации.

Токарный патрон 100 мм станет отличным выбором для тех, кто ценит точность, надёжность и удобство в работе с небольшими заготовками.

• Материал: чугун. Кулачки каленные.
• Наибольший наружный диаметр изделия, зажимаемого в прямых кулачках, (мм): 35.
• Наибольший наружный диаметр изделия, зажима­емого в обратных кулачках, (мм): 90.
• Максимальная частота вращения: 3500.

Характеристики

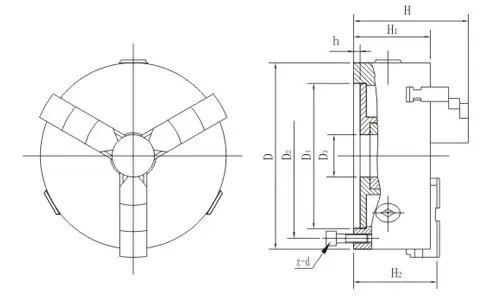

Чертеж

Присоединительные размеры

Комплектация

• Патрон
• Кулачки прямые и обратные
• Ключ
• Гайки (болты) для крепления патрона на шпиндель станка
• Паспорт

Дополнительные материалы

ГОСТ 2675-80. Трехкулачковые токарны патроны

Скачать
