Токарный патрон 160 мм на планшайбу 7100-0005П Yuanpai
6 300
Доставка
Оплата
Оставить отзыв
Описание
Токарный патрон 160 мм 7100-0005П Yuanpai — надёжный выбор для точной и быстрой фиксации заготовок на станках. С диаметром 160 мм и установкой на планшайбу по ГОСТ 3889-80, патрон легко адаптируется под разные виды оборудования.
Корпус из прочного чугуна обеспечивает высокую износостойкость и устойчивость к вибрациям. Самоцентрирующийся механизм трёх кулачков гарантирует равномерный зажим без перекосов. Патрон соответствует стандарту ГОСТ 2675-80 и имеет повышенный класс точности (П), что важно для работ, где требуется особая аккуратность. Комплект включает прямые и обратные кулачки, а также ключ для настройки. Масса изделия — не более 8,8 кг.
Токарный патрон 160 мм — оптимальное сочетание надёжности, точности и удобства для профессиональной токарной обработки.
Характеристики
| Материал | Чугун |
| Посадка | На планшайбу ГОСТ 3889-80 |
| Исполнение | С цельными кулачками |
| Масса не более | 8,8 кг |
| Стандарт | ГОСТ 2675-80 |
| Класс точности | П - повышенной точности |
| Диаметр | 160 мм |
| Тип | Трехкулачковый |
| Маркировка | 7100-0005П |
| Принцип действия | Самоцентрирующийся |
| Состояние | Новый |

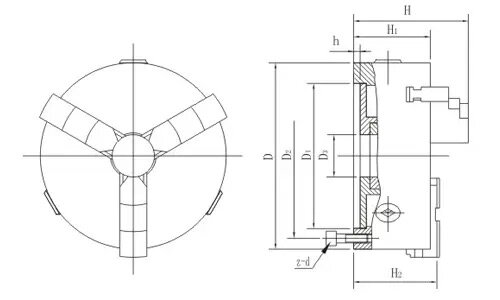

Чертеж
| D1, мм | 130 |
| D2, мм | 142 |
| D3, мм | 40 |
| Н1 | 65 |
| h, мм | 5 |
| Z/d | 3-М8 |
| Диаметр планшайбы, D мм | 130Н7 |
| Проходное отверстие, Е мм | 45 |
| Диаметр расположения крепежных отверстий, H мм | 95 |
Присоединительные размеры
Комплектация
- Патрон
- Кулачки прямые и обратные
- Ключ
- Гайки (болты) для крепления патрона на шпиндель станка
- Паспорт
Дополнительные материалы
 ГОСТ 2675-80. Трехкулачковые токарны патроны | Скачать |
