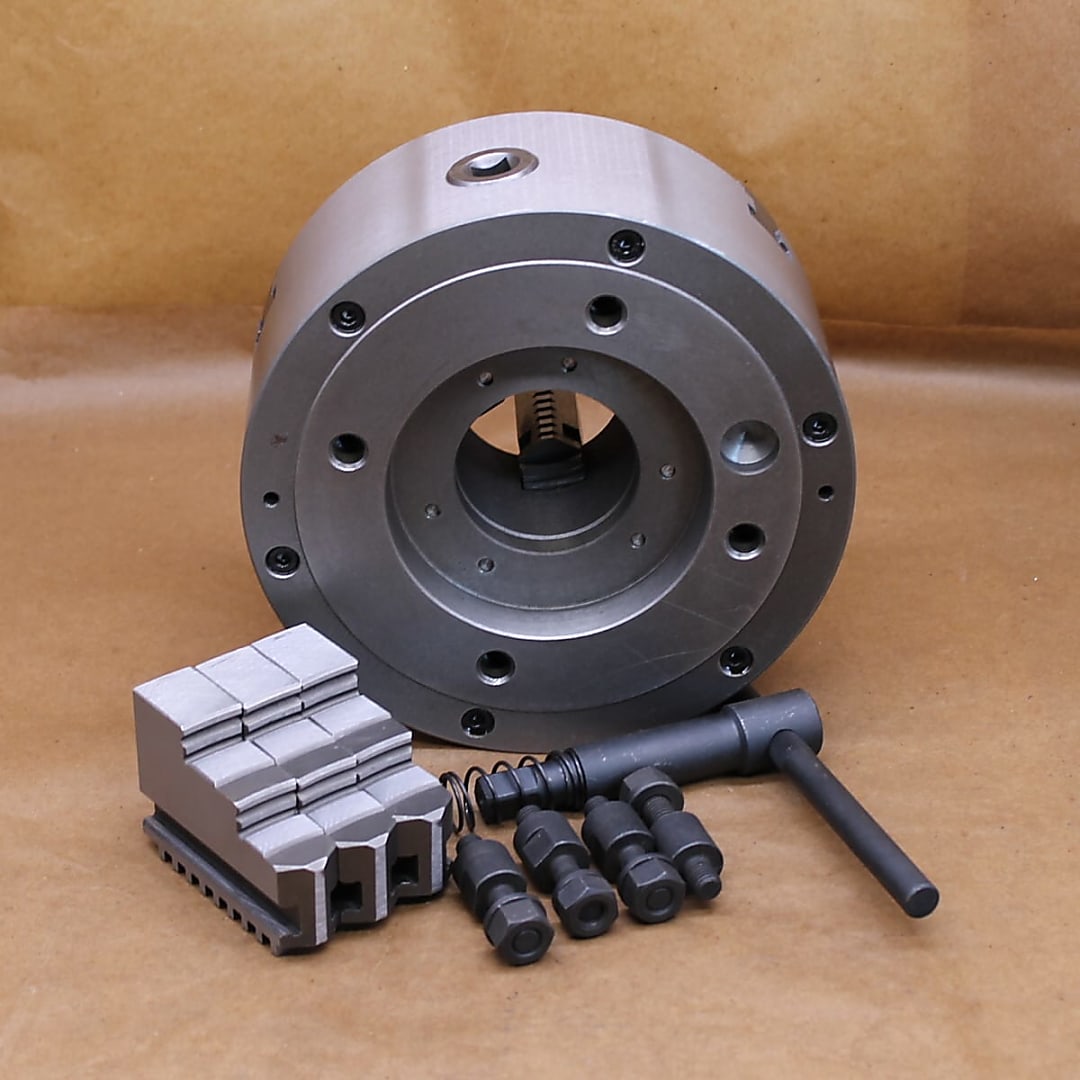

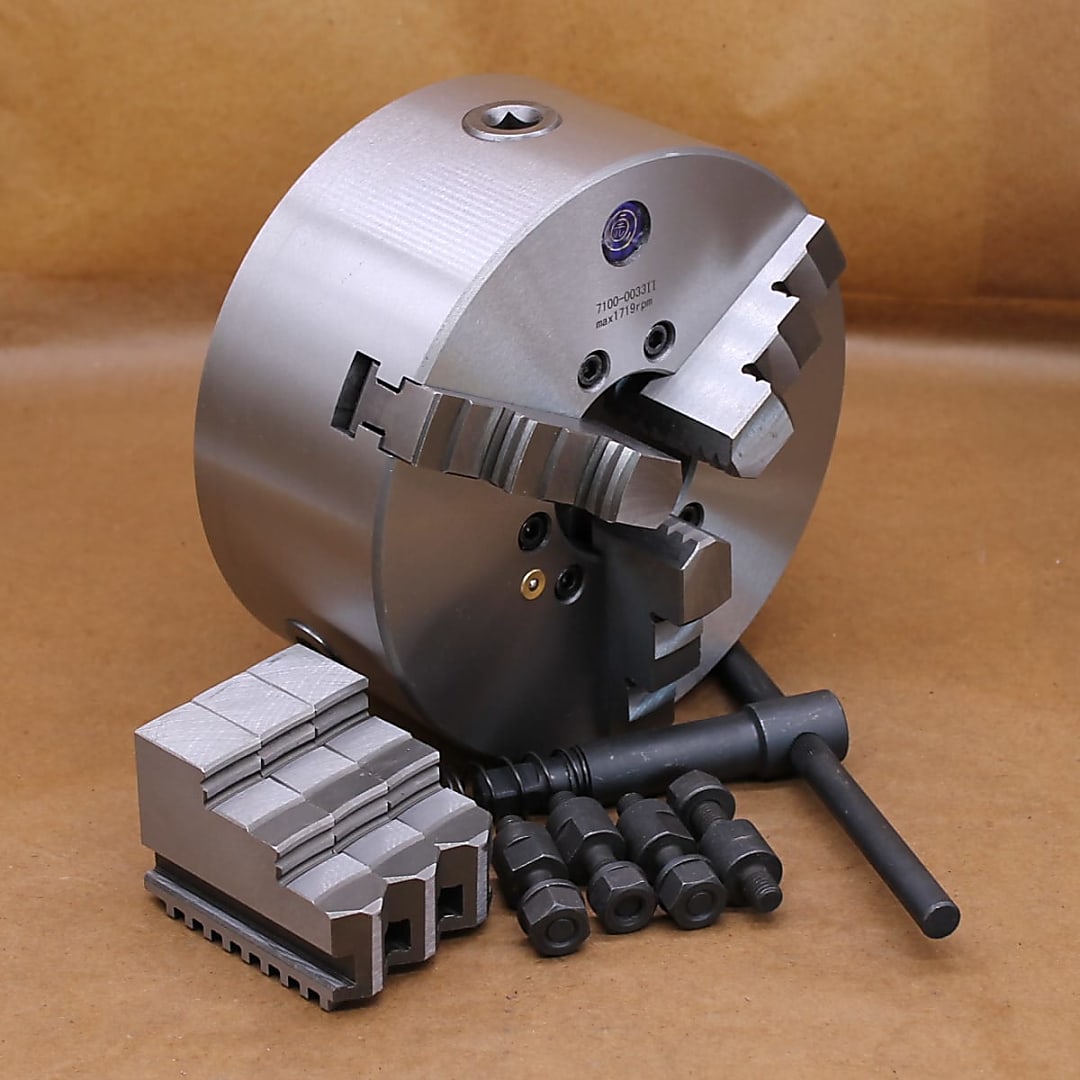

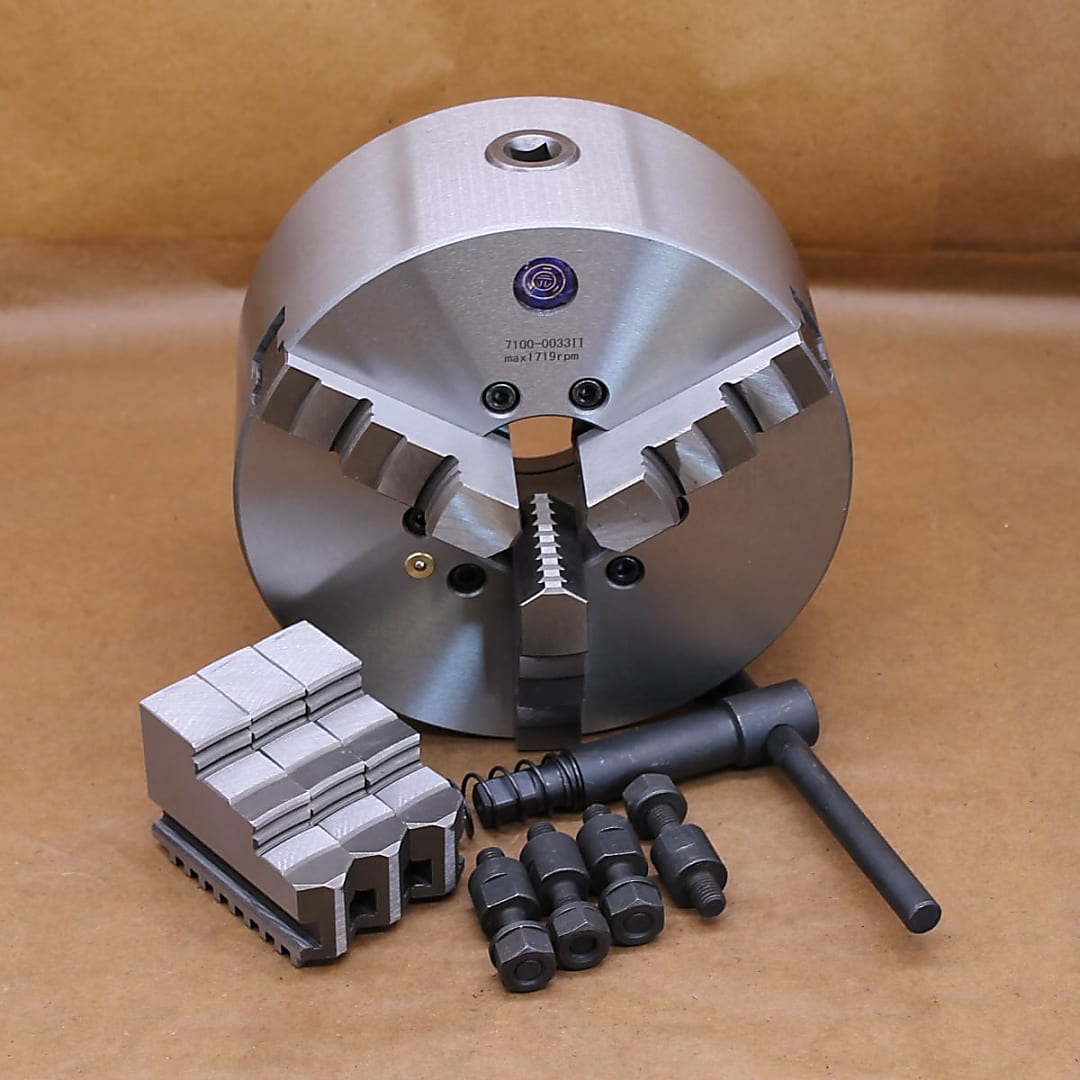

Токарный патрон 7100-0033П, 3x/d200 мм/на 6 условный конус, Yuanpai

12 150

Нет в наличии
Нет в наличии
Доставка Доставка
Новая Почта, Адресная доставка Новой почтой, Самовывоз со склада,
Оплата Оплата
Наложенный платеж, Оплата при получении товара, Оплата на карту, Безналичными для юридических лиц,

Описание

Токарний патрон 200, 7100-0033П Китай. П - повышенной точности. Тип исполнения - 2, посадка на 6 условный конус. 3-х кулачковый, самоцентрирующийся. Материал: чугун. Кулачки каленные.

Характеристики

ИсполнениеС цельными кулачками
СтандартГОСТ 2675-80
МатериалЧугун
Масса не более17 кг
ПосадкаНа 6 конус ГОСТ 12593-72
Класс точностиП - повышенной точности
СостояниеНовый
Диаметр200 мм
ТипТрехкулачковый
Маркировка7100-0033П
Принцип действияСамоцентрирующийся

Чертеж

Чертеж Токарный патрон 7100-0033П, 3x/d200 мм/на 6 условный конус, Yuanpai


D1, мм 106,375
D2, мм 133,4
D3, мм 60
Н1 88
h, мм 16
Z/d 4-М12
D4, мм 170
h1, мм 13
h2, мм 6,5
d1, мм 19,5

Присоединительные размеры


Комплектация

  • Патрон
  • Кулачки прямые и обратные
  • Ключ
  • Гайки (болты) для крепления патрона на шпиндель станка
  • Паспорт
