    39 000

    В наличии

    39 000

    Доставка Доставка
    Новая Почта, Адресная доставка Новой почтой, Самовывоз со склада,
    Оплата Оплата
    Наложенный платеж, Оплата при получении товара, Оплата на карту, Безналичными для юридических лиц,

    Описание

    Токарный патрон 3-250.35.134В, диаметр 250, посадка тип 2 на 6 условный конус с креплением непосредственно на фланцевые концы шпинделей под поворотную шайбу по ГОСТ 12593.

    Комплектация

    • Патрон
    • Кулачки прямые и обратные
    • Ключ, квадрат 12х12
    • Смазка ВНИИ НП-232 (для смазки спирали диска)
    • Толкатель (для блокировки ограничителя вылета кулачков при их замене)
    • Пальцы для установки на шпиндель станка
    • Гайки для крепления патрона на шпиндель станка
    • Паспорт

    Основные размеры

    Патрон 250 на конус

    D1, мм 106,375
    D2, мм 133,4
    D3, мм 80
    nxd 4хМ12
    Шаг кулачка, мм 9
    Nmax, min-1 3500
    Макс. момент на ключе М max, Hm 180
    Pmax, H 46000
    Размер под ключ, мм 12
    Объём, м3 0,027

    Присоединительные размеры

    Патрон 250 на 6 конус

    А 6-120 мм
    В 70-180 мм
    С 140-250 мм
    D 85-195 мм
    Е 155-265 мм

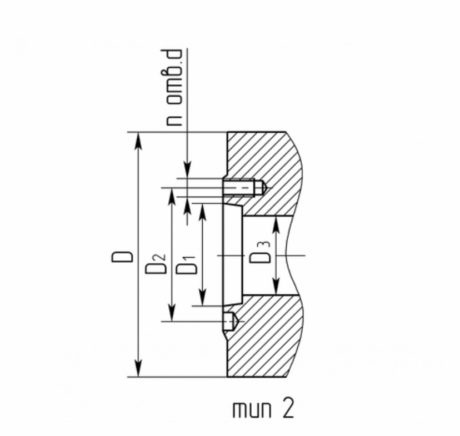

    Чертеж


    Присоединительные размеры


    Характеристики

    Масса не более38 кг
    Диаметр250 мм
    СтандартГОСТ 2675-80
    ПосадкаНа 6 конус ГОСТ 12593-72
    Класс точностиВ
    ИсполнениеС цельными кулачками
    Маркировка3-250.35.134В


    Отзывы и вопросы 1

    Оставьте свой отзыв или задайте вопрос об этом товаре
    Андрій
    06 декабрь 2023

    Доброго дня! У чому різниця між патронами по арт.78800021 та арт.78800022 ? В описі не бачу. Дякую!

    Ответить
    Юлія
    06 декабрь 2023

    Доброго дня! Різниця саме в кулачках. А саме в розмірі висоти полиці. В патроні 3-250.35.134В, в кулачках, висота полиці 11 мм, а в патроні 3-250.35.34В, в кулачках, висота полиці 11,5 мм. Гарного вам дня!
