    Описание

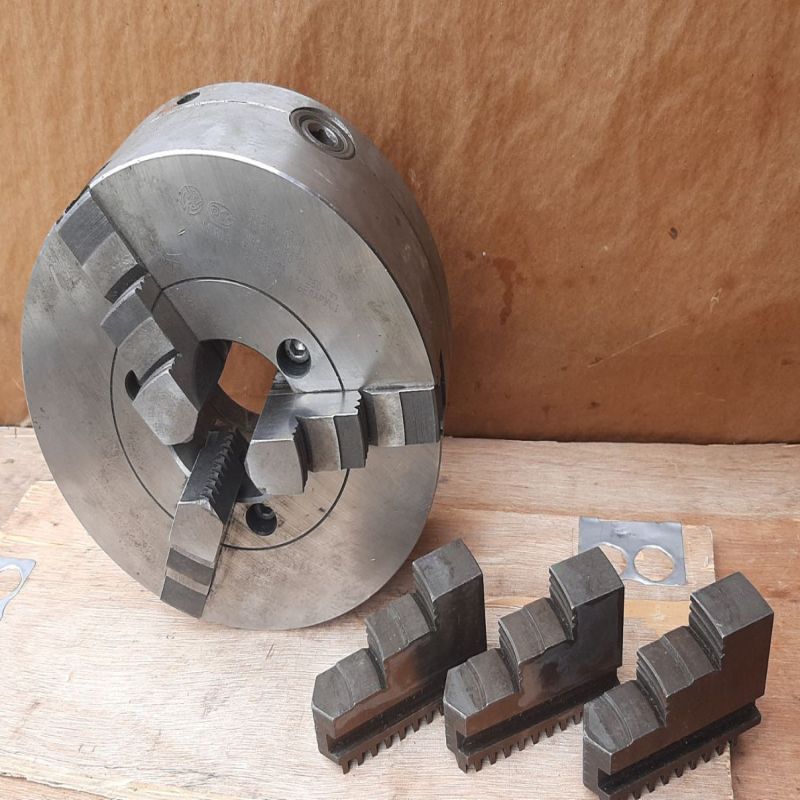

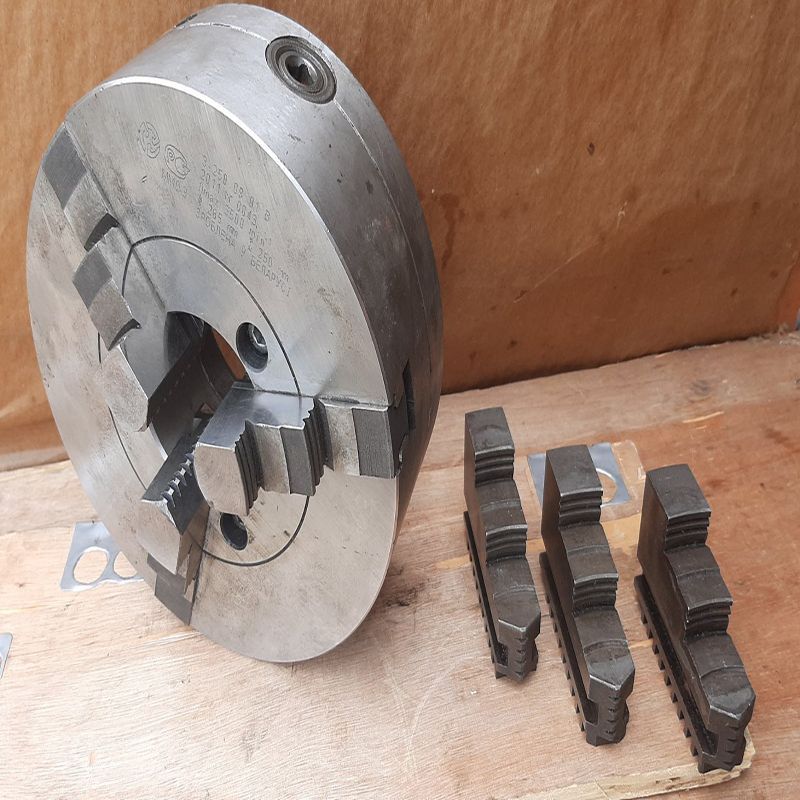

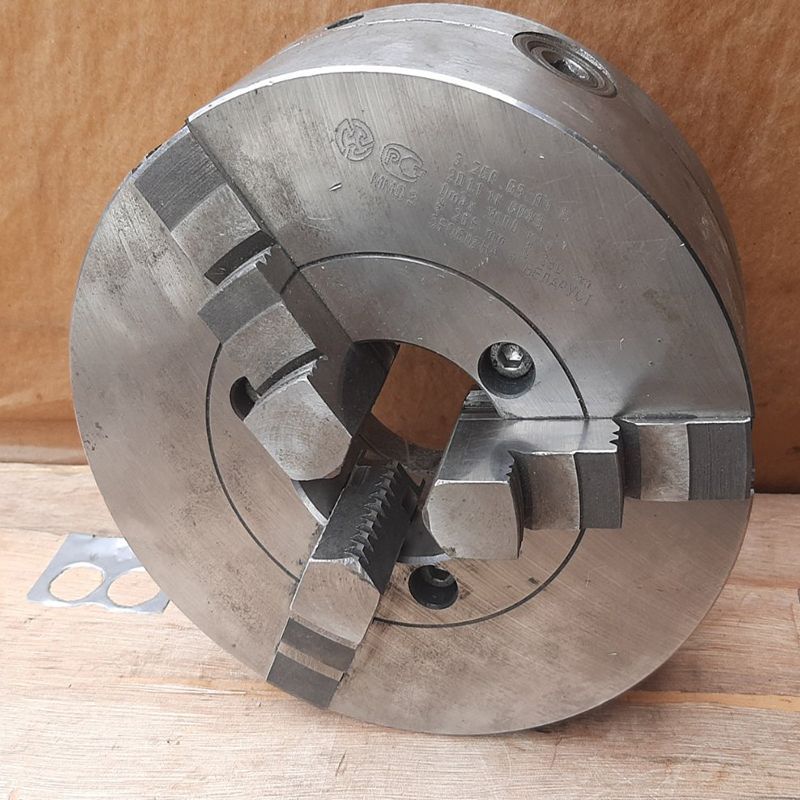

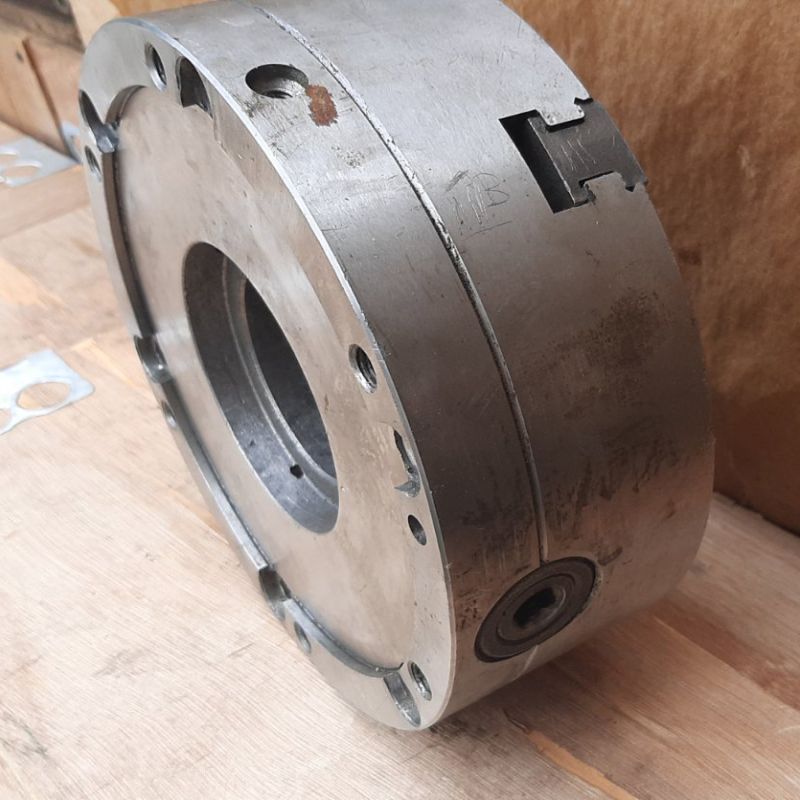

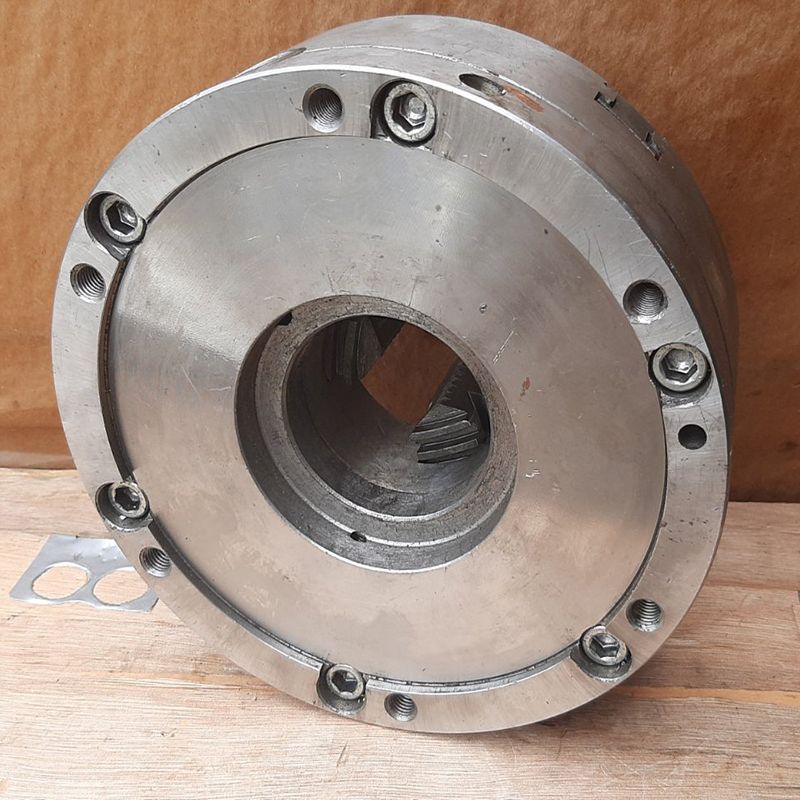

    Токарный патрон 3-250.09.01В (7100-0009): диаметр 250, посадка тип 1 на планшайбу, с цилиндрическим центрирующим пояском и с креплением через промежуточный фланец по ГОСТ 3889.

    Комплектация

    • Патрон
    • Кулачки прямые и обратные
    • Ключ, квадрат 14х14

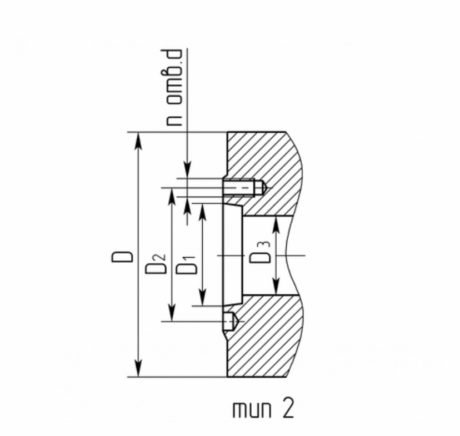

    Чертеж

    Чертеж Токарный патрон 3-250.09.01В (7100-0009), 3x/d250 мм/на планшайбу, БелТАПАЗ


    D1, не менее 210
    D2 226
    D3 80
    nxd 6хМ12
    Шаг кулачка, мм 9
    Nmax, min-1 3500
    Макс. момент на ключе М max, Hm 180
    Pmax, H 46000
    Размер под ключ, мм 14х14
    Масса брутто, кг не более 38
    Объем, м3 0,027

    Присоединительные размеры

    Присоединительные размеры Токарный патрон 3-250.09.01В (7100-0009), 3x/d250 мм/на планшайбу, БелТАПАЗ


    A 6-120 мм
    B 70-180 мм
    C 140-250 мм
    D 85-195 мм
    E 155-265 мм

    Характеристики

    Исполнениес цельными кулачками
    СтандартГОСТ 2675-80
    ПосадкаНа планшайбу ГОСТ 3889-80

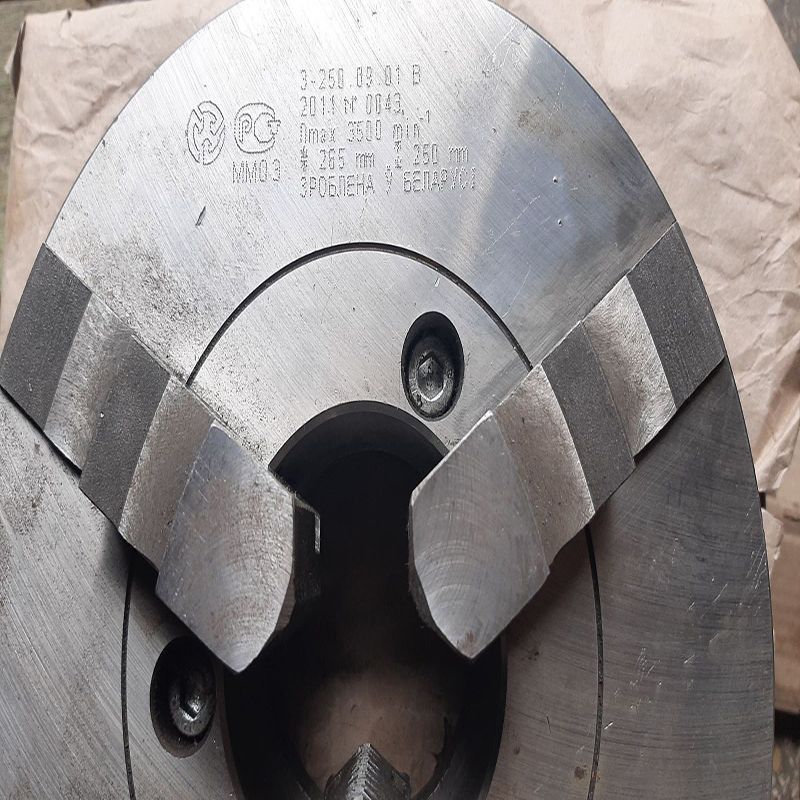

    Маркировка3-250.09.01В
    Класс точностиВ - висоточный
    Диаметр250
    Масса не более38 кг.
