Токарный патрон 315 мм на 8 конус 3-315.41.02П (7100-0041) БелТАПАЗ
Код: 78801368
ДоставкаНовая Почта, Адресная доставка Новой почтой, Самовывоз со склада,
Оплата
Наложенный платеж, Безналичными для юридических лиц, Безналичными для физических лиц (оплата через расчетный счет),
Оставить отзыв
Описание

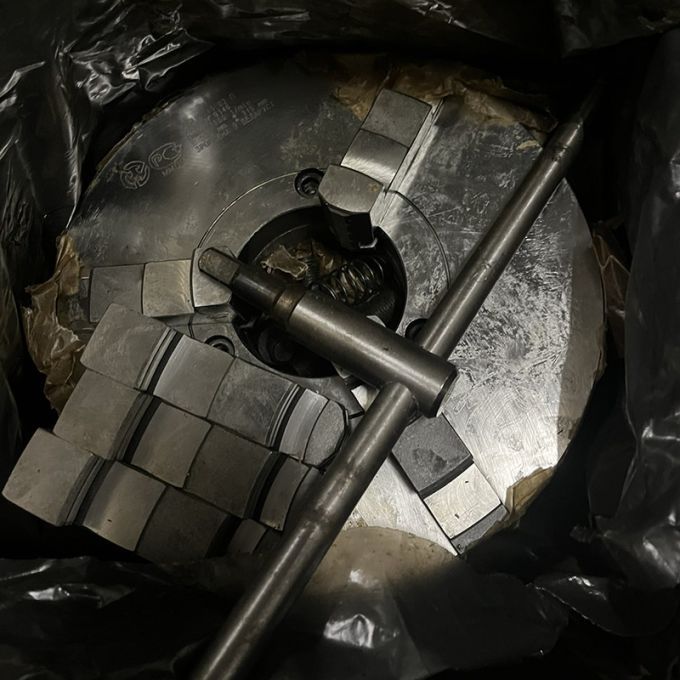

Токарный патрон 315 мм БелТАПАЗ 3-315.41.02П (7100-0041) — надежный трехкулачковый патрон для обработки крупных заготовок с точной фиксацией. Самоцентрирующийся механизм и цельные кулачки обеспечивают стабильную работу даже при высоких нагрузках.
Посадка осуществляется на 8 условный конус по ГОСТ 12593-72, что делает патрон совместимым с большинством тяжелых станков. Корпус из прочной стали, класс точности — «П», повышенный. Это гарантирует минимальное биение и аккуратную обработку поверхности.
Вес — до 63 кг. В комплекте — прямые и обратные кулачки, ключ. Новый, готов к установке. Отличный выбор, если нужен прочный и точный токарный патрон 315 мм на 8 конус.
Характеристики
| Стандарт | ГОСТ 2675-80 |
| Исполнение | С цельными кулачками |
| Материал | Сталь |
| Посадка | На 8 конус ГОСТ 12593-72 |
| Класс точности | П - повышенной точности |
| Тип | Трехкулачковый |
| Диаметр | 315 мм |

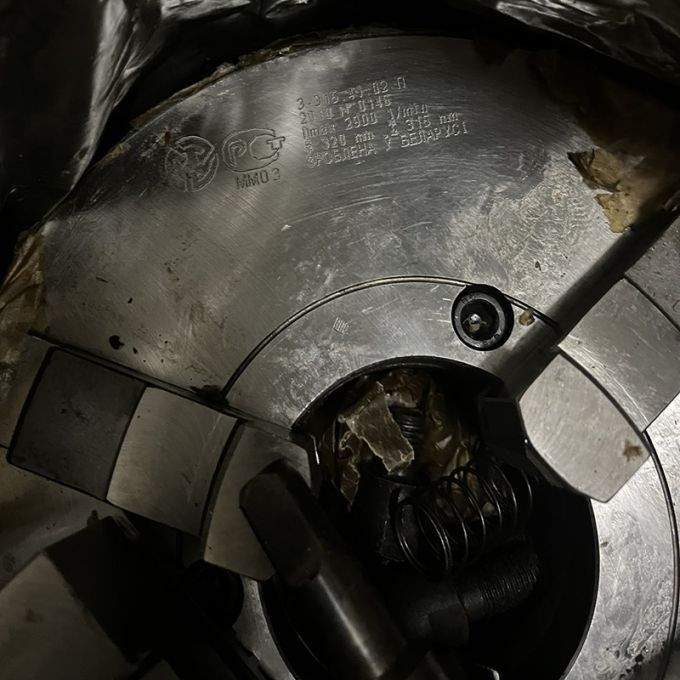

| Маркировка | 3-315.41.02П |
| Состояние | Новый |
| Принцип действия | Самоцентрирующийся |
| Масса не более | 63 кг |

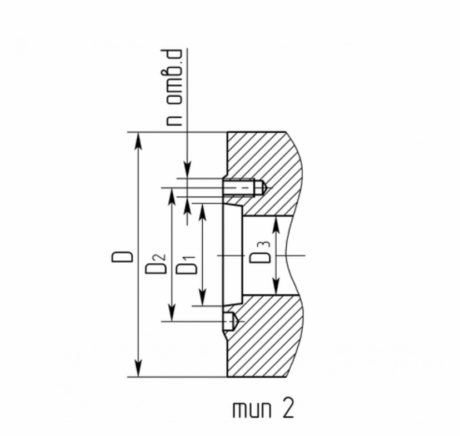

Чертеж
| D1, не менее | 139,719 |
| D2 | 171,4 |
| D3 | 100 |
| nxd | 4хМ16 |
| Шаг кулачка, мм | 10 |
| Nmax, min-1 | 2800 |
| Макс. момент на ключе М max, Hm | 200 |
| Pmax, H | 55000 |
| Размер под ключ, мм | 14 |
| Объем, м3 | 0,043 |
Присоединительные размеры
| A | 10-140 мм |
| B | 90-220 мм |
| C | 160-290 мм |
| D | 95-220 мм |
| E | 180-310 мм |
Комплектация
- Патрон
- Кулачки прямые и обратные
- Ключ
- Гайки (шпильки) для крепления патрона на шпиндель станка
- Класс: П - повышенный
Дополнительные материалы
 ГОСТ 2675-80. Трехкулачковые токарны патроны | Скачать |
