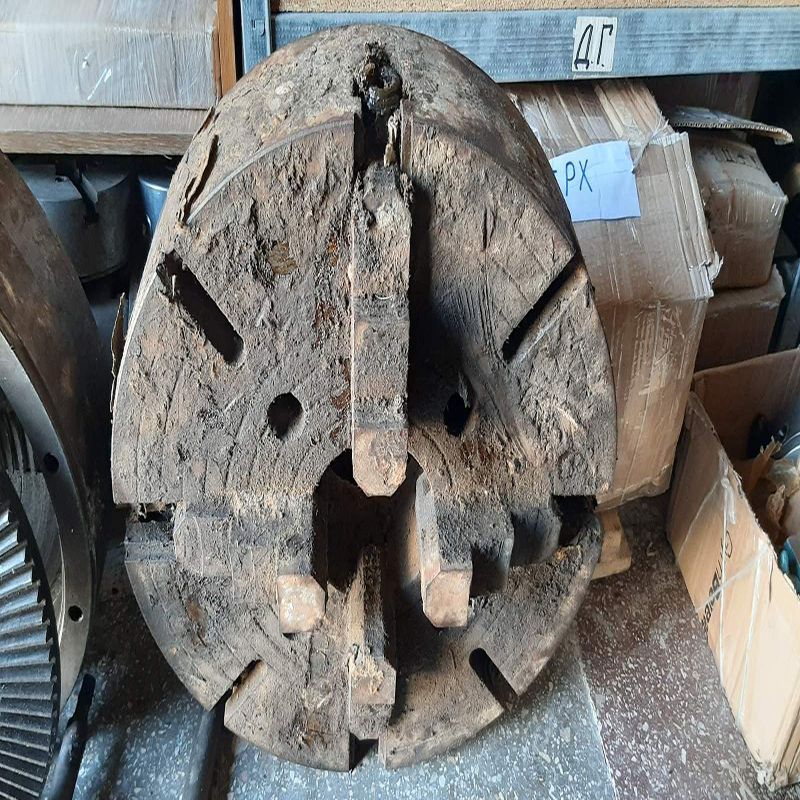

Токарный патрон 500 мм 4-х кулачковый на планшайбу 7103-0021 Борисоглебск

Оставить отзыв
Код: 78800956
    Плательщик НДС

    24 000

    В наличии

    24 000

    Доставка Доставка
    Новая Почта, Адресная доставка Новой почтой, Самовывоз со склада,
    Оплата Оплата
    Наложенный платеж, Оплата при получении товара, Оплата на карту, Безналичными для юридических лиц,

    Описание

    Тип крепления: С270.

    Масса, кг: 120.

    Суммарная сила зажима, кН: 135.

    Крутящий момент на ключе, Н·м: 240.

    Допустимая частота вращения, мин-1: 750.

    Диапазон зажимаемых поверхностей, мм: 35-500.

    Максимальный вылет кулачков, мм: 580.

    Характеристики

    Масса не более120 кг
    СтандартГОСТ 3890-82
    ИсполнениеС цельными кулачками
    МатериалЧугун
    ПосадкаНа планшайбу ГОСТ 3889-80
    Диаметр500 мм
    ТипЧетырехкулачковый
    Класс точностиН - нормальной точности
    СостояниеНовый
    Маркировка7103-0021
    Принцип действияС независимым перемещением кулачков

    Чертеж

    Чертеж Токарный патрон 500 мм 4-х кулачковый на планшайбу 7103-0021 Борисоглебск


    А 500
    В 270х12
    С 235
    Е 180
    Н 105
    h 95
    nxd 4х22
    L 99
    M 135
    J 58
    N 145
    b 45
    S 17

    Присоединительные размеры


    Комплектация

    Дополнительные материалы

    ГОСТ 3890-82. Патроны четырехкулачковые с независимым перемещениемСкачать
