Токарный патрон 125 мм на планшайбу 7100-0003П Yuanpai

Описание

Токарный патрон 125 мм 7100-0003П Yuanpai — надёжное решение для точной фиксации заготовок на станках. Диаметр 125 мм делает его универсальным для различных задач мелкой и средней токарной обработки. Модель монтируется на планшайбу по ГОСТ 3889-80, что упрощает установку и повышает совместимость со многими типами оборудования.

Корпус патрона выполнен из прочного чугуна, обеспечивая устойчивость к нагрузкам и вибрациям. Благодаря самоцентрирующемуся механизму трёх кулачков, заготовка фиксируется быстро и без перекосов. Патрон соответствует стандарту ГОСТ 2675-80 и имеет повышенный класс точности (П), что особенно важно для работы, требующей высокой аккуратности. В комплект входят прямые и обратные кулачки, а также ключ для регулировки. Масса изделия — не более 5 кг, что позволяет легко производить монтаж и демонтаж.

Токарный патрон 125 мм — отличный выбор для тех, кто ценит надёжность, точность и удобство в каждой детали.

• Материал: чугун. Кулачки каленные.
• Наибольший наружный диаметр изделия, зажимаемого в прямых кулачках, (мм): 45.
• Наибольший наружный диаметр изделия, зажимаемого в обратных кулачках, (мм): 120.
• Максимальная частота вращения: 2500.

Характеристики

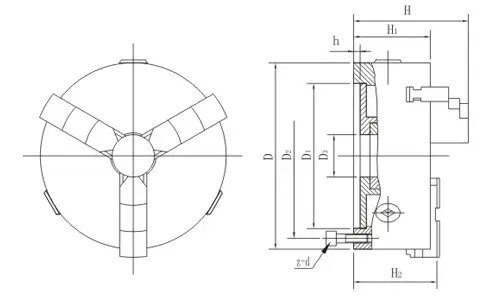

Чертеж

Присоединительные размеры

Комплектация

• Патрон
• Кулачки прямые и обратные
• Ключ
• Гайки (болты) для крепления патрона на шпиндель станка
• Паспорт

Дополнительные материалы

ГОСТ 2675-80. Трехкулачковые токарны патроны

Скачать
