Токарный патрон 315 мм на планшайбу 7100-0011 Fuerda
Код: 78801572
32 820
Нет в наличии
ДоставкаНовая Почта, Адресная доставка Новой почтой, Самовывоз со склада,
Оплата
Наложенный платеж, Безналичными для юридических лиц, Безналичными для физических лиц (оплата через расчетный счет),
Оставить отзыв
Описание
Токарний патрон 315 мм, 7100-0011П. (П - повышенной точности). Производитель: Китай "Fuerda".
Тип исполнения - 1, посадка на планшайбу. 3-х кулачковый, самоцентрирующийся. Кулачки каленные.
Характеристики
| Масса не более | 50 кг |
| Стандарт | ГОСТ 2675-80 |
| Исполнение | с цельными кулачками |
| Посадка | На планшайбу ГОСТ 3889-80 |
| Класс точности | П - повышенной точности |
| Диаметр | 315 мм |
| Тип | Трехкулачковый |
| Маркировка | 7100-0011П |
| Принцип действия | Самоцентрирующийся |

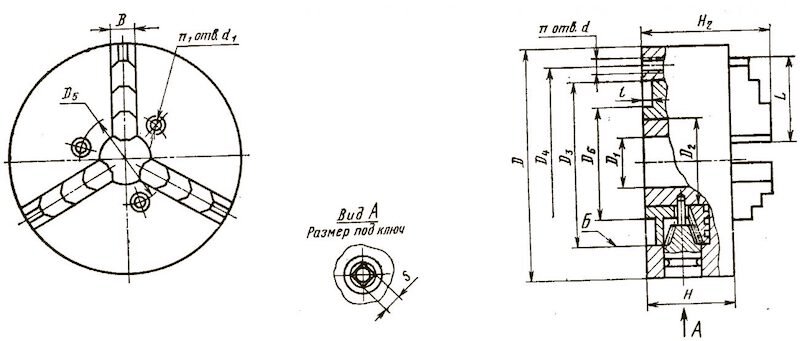

Чертеж
| D1, не менее | 100 |
| D2 | 150 |
| H | 95 |
| H1 | 100 |
| H2 | 160 |
| L | 125 |
| B | 36 |
| S | 14 |
Присоединительные размеры
| D3, (поле допуска Н7) | 270 |
| D4 | 290 |
| D5 | 133,4 |
| D6 | 165 |
| d | М12 |
| d1 | 14 |
| I | 6 |
| n | 3 |
| n1 | 3 |
Комплектация
- Патрон
- Кулачки прямые и обратные
- Ключ
- Паспорт
- Гайки (болты) для крепления патрона на шпиндель станка
Дополнительные материалы
 ГОСТ 2675-80. Трехкулачковые токарны патроны | Скачать |
