Токарный патрон 315 мм 3-х кулачковый на планшайбу 7100-0011 Китай
Код: 78801302
26 880
Нет в наличии
ДоставкаНовая Почта, Адресная доставка Новой почтой, Самовывоз со склада,
Оплата
Наложенный платеж, Оплата при получении товара, Оплата на карту, Безналичными для юридических лиц,
Описание
Токарний патрон 315 мм, 7100-0011П. (П - повышенной точности). Производитель: Китай "Yuanpai". Тип исполнения - 1, посадка на планшайбу. 3-х кулачковый, самоцентрирующийся. Кулачки каленные.

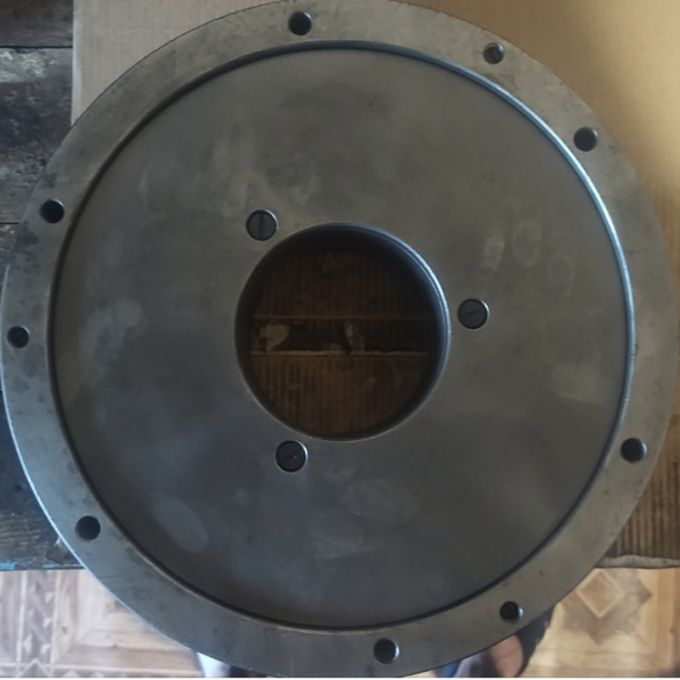

Присоединительные размеры:
| D3, (поле допуска Н7) | 270 |
| D4 | 290 |
| D5 | 133,4 |
| D6 | 165 |
| d | М12 |
| d1 | 14 |
| I | 6 |
| n | 3 |
| n1 | 3 |
Характеристики
| Масса не более | 50 кг |
| Исполнение | С цельными кулачками |
| Тип | Трехкулачковый |
| Стандарт | ГОСТ 2675-80 |
| Материал | Чугун |
| Посадка | На планшайбу ГОСТ 3889-80 |
| Класс точности | П - повышенной точности |
| Диаметр | 315 мм |
| Маркировка | 7100-0011 |
| Состояние | Новый |
| Принцип действия | Самоцентрирующийся |
Чертеж
| D1, не менее | 100 |
| D2 | 150 |
| H | 95 |
| H1 | 100 |
| H2 | 160 |
| L | 125 |
| B | 36 |
| S | 14 |
Присоединительные размеры
Комплектация
- Патрон
- Кулачки прямые и обратные
- Ключ
- Паспорт
- Гайки (болты) для крепления патрона на шпиндель станка
Дополнительные материалы
 ГОСТ 2675-80. Трехкулачковые токарны патроны | Скачать |
