Токарный патрон 250 мм на 6 конус 7100-0035 Fuerda шаг 10
Код: 78801536
28 980
Нет в наличии
ДоставкаНовая Почта, Адресная доставка Новой почтой, Самовывоз со склада,
Оплата
Наложенный платеж, Безналичными для юридических лиц, Безналичными для физических лиц (оплата через расчетный счет),
Оставить отзыв
Описание
Токарный патрон 7100-0035, диаметр 250 мм, посадка тип 2 на 6 условный конус с креплением непосредственно на фланцевые концы шпинделей под поворотную шайбу по ГОСТ 12593.
- Размеры кулачков:
- Ширина кулачка: 28 мм
- Шаг: 10 мм
- Паз: 12 мм
- Высота полки: 11 мм
- Патрон новый 2024 года выпуска, с паспортом.
Характеристики
| Исполнение | с цельными кулачками |
| Посадка | На 6 конус |
| Стандарт | ГОСТ 2675-80 |
| Класс точности | П - повышенной точности |
| Диаметр | 250 мм |
| Тип | Трехкулачковый |
| Маркировка | 7100-0035 |
| Принцип действия | Самоцентрирующийся |
| Масса не более | 31 кг. |

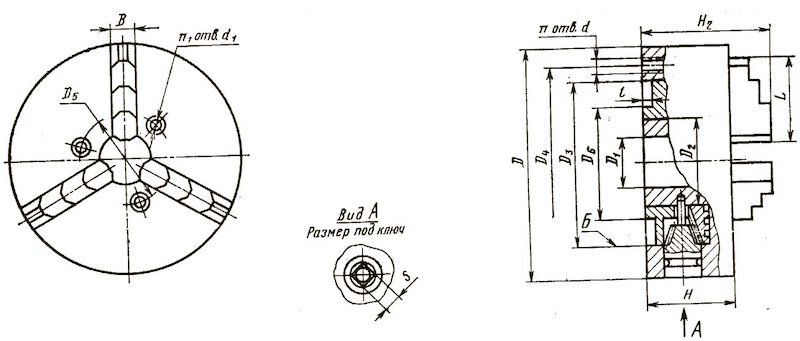

Чертеж
| D1, не менее | 65 |
| D2 | 125 |
| H | 85 |
| H1 | 95 |
| H2 | 140 |
| L | 105 |
| B | 36 |
| S | 14 |

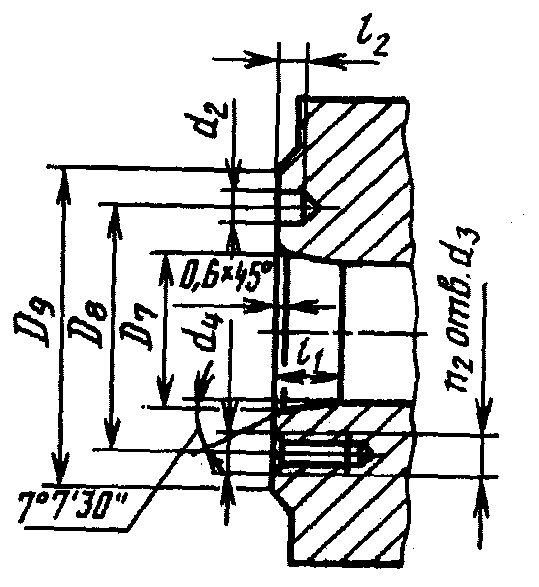

Присоединительные размеры
| D7 | 106,375 |
| D8 | 133,4 |
| D9 | 170 |
| D10 | 133,4 |
| D11 | 165 |
| d2 | 19,45 |
| d3 | М12 |
| d4 | 14 |
| d5 | 14 |
| L1, не менее | 13 |
| L2, не менее | 6,5 |
| n2 | 4 |
| n3 | 6 |
Комплектация
- Патрон
- Кулачки прямые и обратные
- Ключ токарный
- Пальцы для установки на шпиндель станка
- Гайки для крепления патрона на шпиндель станка
Дополнительные материалы
 ГОСТ 2675-80. Трехкулачковые токарны патроны | Скачать |
