Токарный патрон 400 мм на 11 конус 7100-0045П Fuerda
Код: 78801540
58 950
В наличии
58 950
ДоставкаНовая Почта, Адресная доставка Новой почтой, Самовывоз со склада,
Оплата
Наложенный платеж, Безналичными для юридических лиц, Безналичными для физических лиц (оплата через расчетный счет),
Вместе с этим товаром покупают
Оставить отзывОписание
Токарний патрон 400 мм, маркировка: 7100-0045П, Китай "Fuerda" 2024 год.
П - повышенной точности.
Тип исполнения - 2, посадка на 11 условный конус.
3-х кулачковый, самоцентрирующийся.
Материал: чугун. Кулачки каленные.
Размеры кулачков в патроне:
- Ширина: 36 мм
- Шаг: 10 мм
- Паз: 12 мм
- Высота полки: 12,5 мм
Характеристики
| Исполнение | с цельными кулачками |
| Стандарт | ГОСТ 2675-80 |
| Посадка | На 11 конус ГОСТ 12593-72 |
| Тип | Трехкулачковый |
| Класс точности | П - повышенной точности |
| Диаметр | 400 мм |
| Маркировка | 7100-0045 |
| Принцип действия | Самоцентрирующийся |
| Масса не более | 80 кг. |

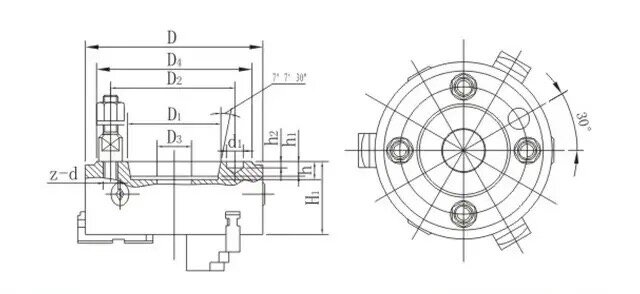

Чертеж
| D1, мм | 196,869 |
| D2, мм | 235 |
| D3, мм | 130 |
| Н1 | 126 |
| h, мм | 20 |
| Z/d | 6-М20 |
| D4, мм | 290 |
| h1, мм | 16 |
| h2, мм | 10 |
| d1, мм | 29,4 |
Присоединительные размеры
Комплектация
- Патрон
- Кулачки прямые и обратные
- Ключ
- Гайки (болты) для крепления патрона на шпиндель станка
- Паспорт
Дополнительные материалы
 ГОСТ 2675-80. Трехкулачковые токарны патроны | Скачать |
