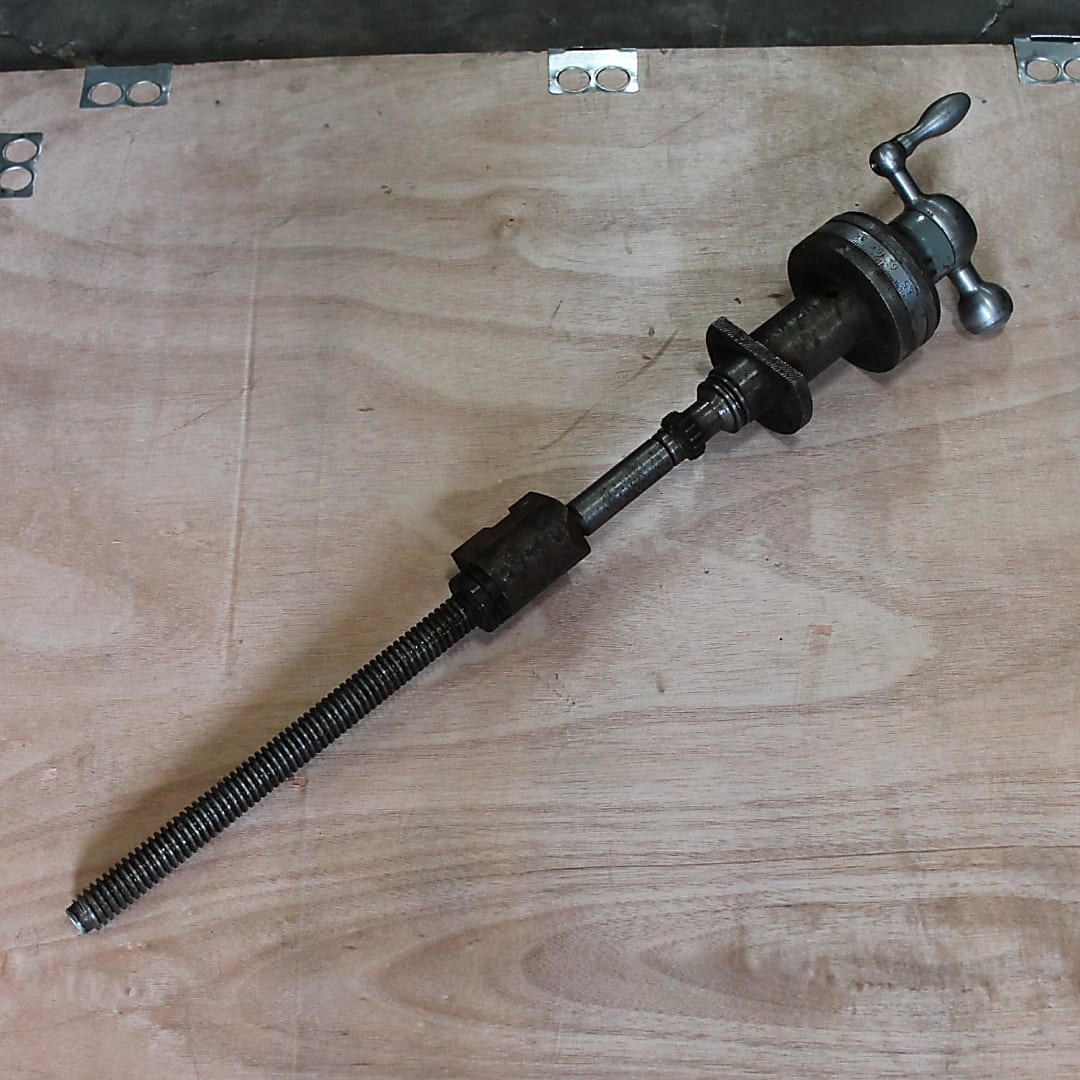

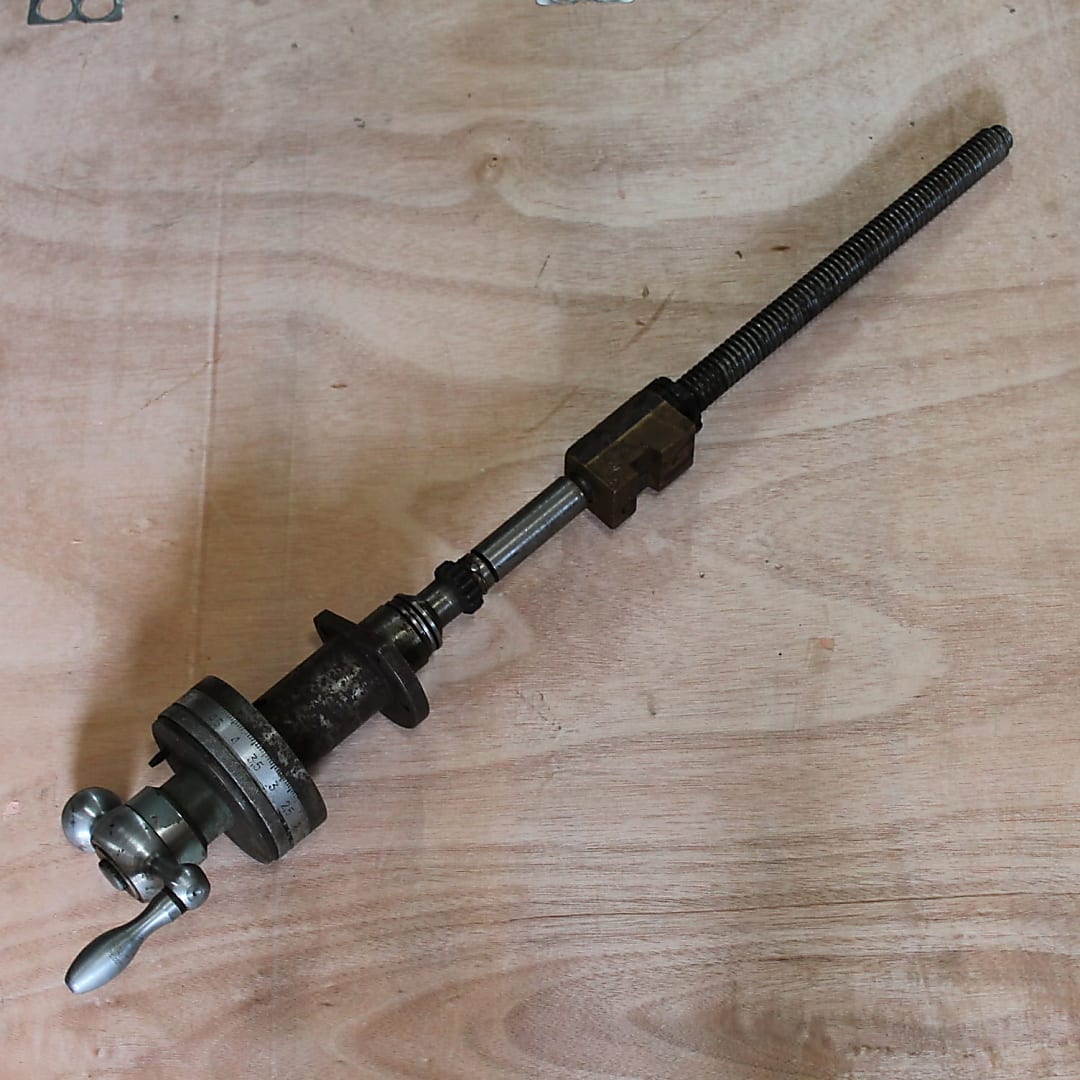

Винт-гайка поперечной подачи 16К20 в сборе с лимбом

Описание

Винт-гайка поперечной подачи 16К20 в сборе с лимбом, или как ещё называют поперечный или кареточный винт 16К20 направляет движение резцедержателя  в область, где происходит резание. Подача осуществляется поперек станка, по оси Х. Винт-гайка в сборе имеет следующие детали:

1. Винт с трапецеидальным типом резьбы. Длина – 525 мм, Tr 26х5. Изготовлен из марки стали 40ХН2МА согласно ГОСТ 4543-71;
2. Гайки. Изготовлены из бронзы марки БраЖ 9-4 согласно ГОСТ 18175-84;
3. Контрагайки – 2 штуки. Изготовлены из материала Стали 40 согласно ГОСТ 1055-88;
4. Лимб - ручка с кронштейном.

Слесарю необходимо установить винт-гайку в суппорт станка по оси Х. Непосредственно при установке сверлятся крепежные отверстия и подгоняется высота бронзовой гайки, поэтому гайка изготавливается с припуском.

• Модель станка: 16К20, 16К25, 16Д20
• Материал: Сталь 40ХН2МА,  БраЖ 9-4
• Комплектация: поперечный винт, бронзовая гайка, бронзовая втулка, 2 контр-гайки, лимб с ручкой.
• Общая длинна: 525 мм
• Диаметр винта: 26 мм
• Шаг резьбы: 5 мм
• Производитель: «Красный Пролетарий», ООО «Импульспром»

Чертеж

Присоединительные размеры

Характеристики
