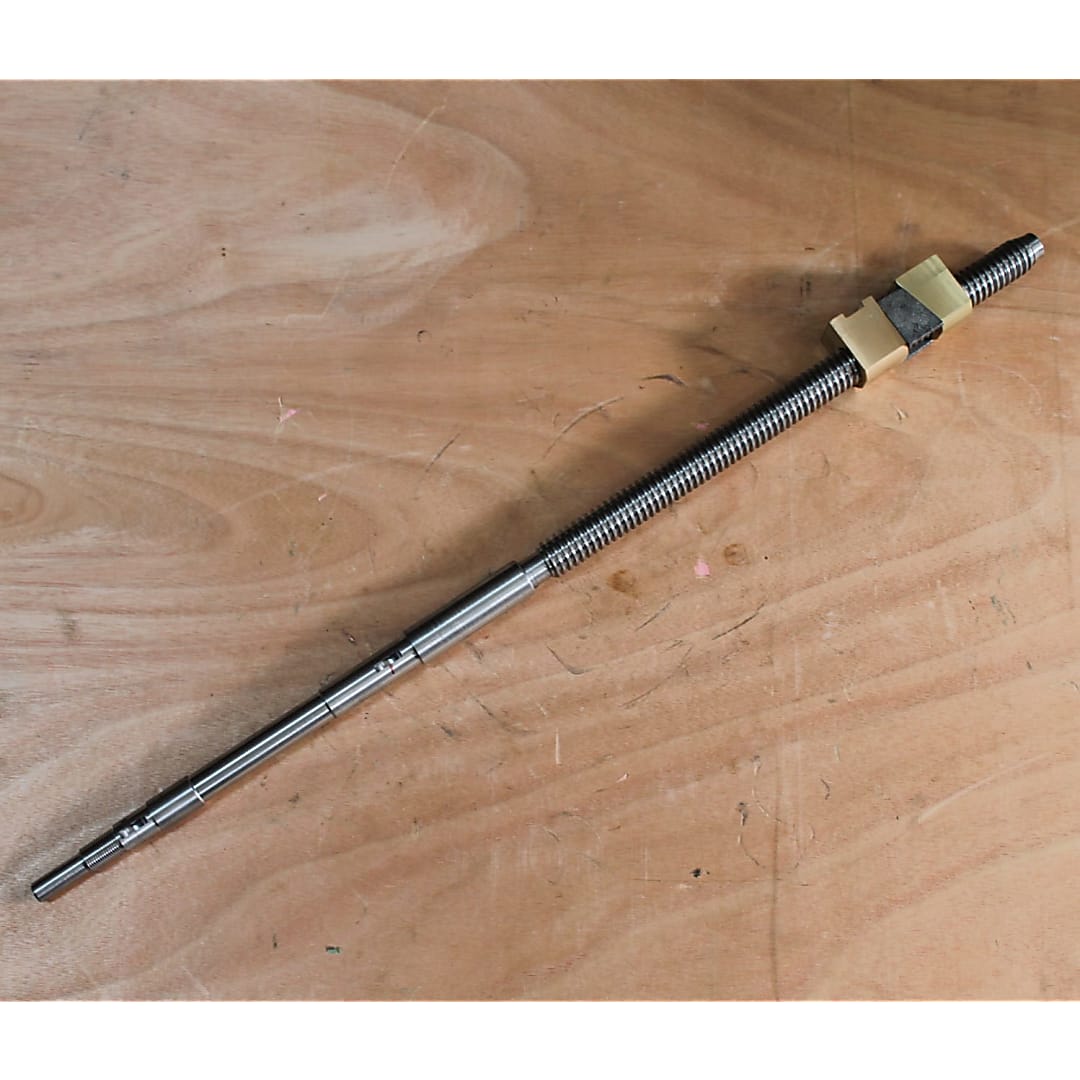

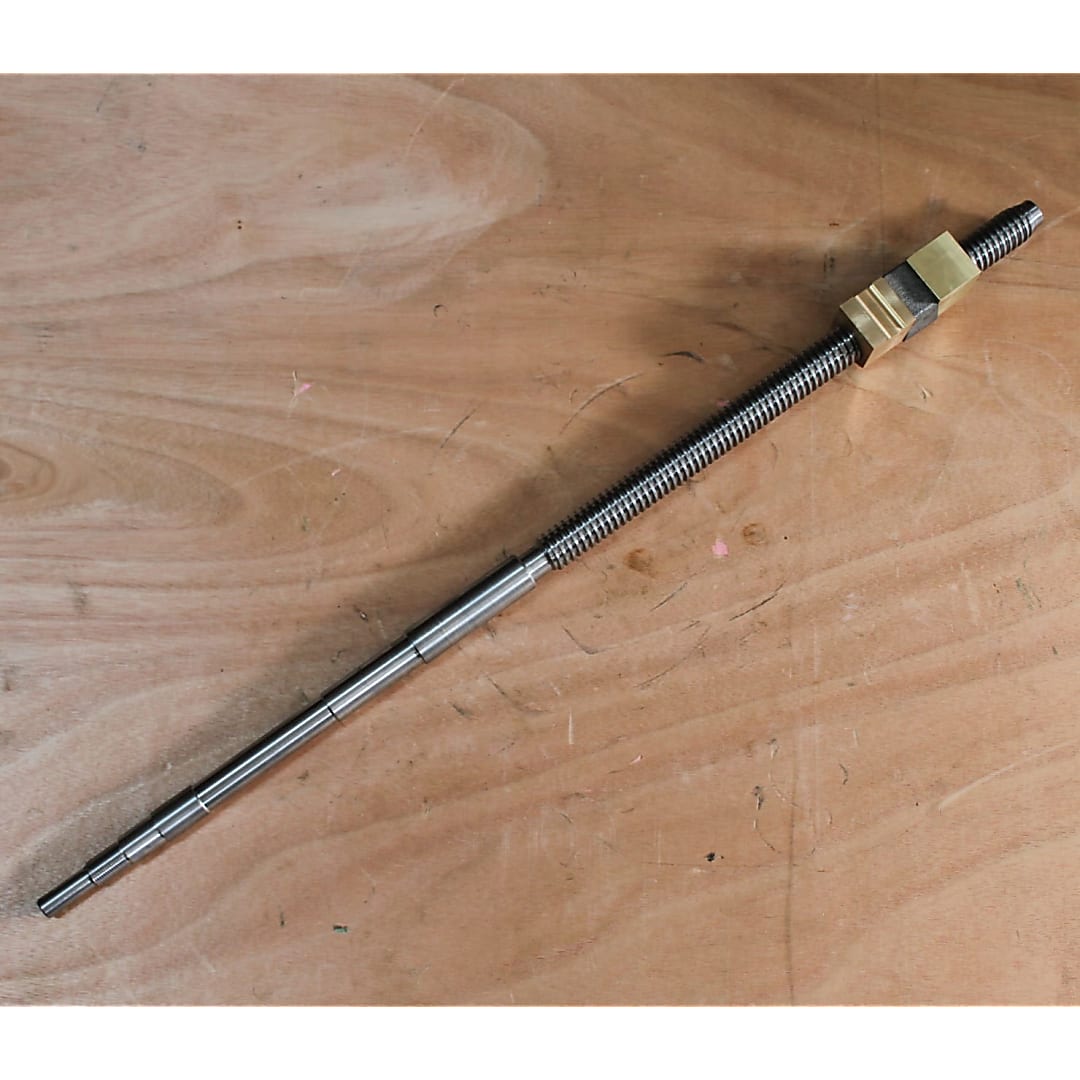

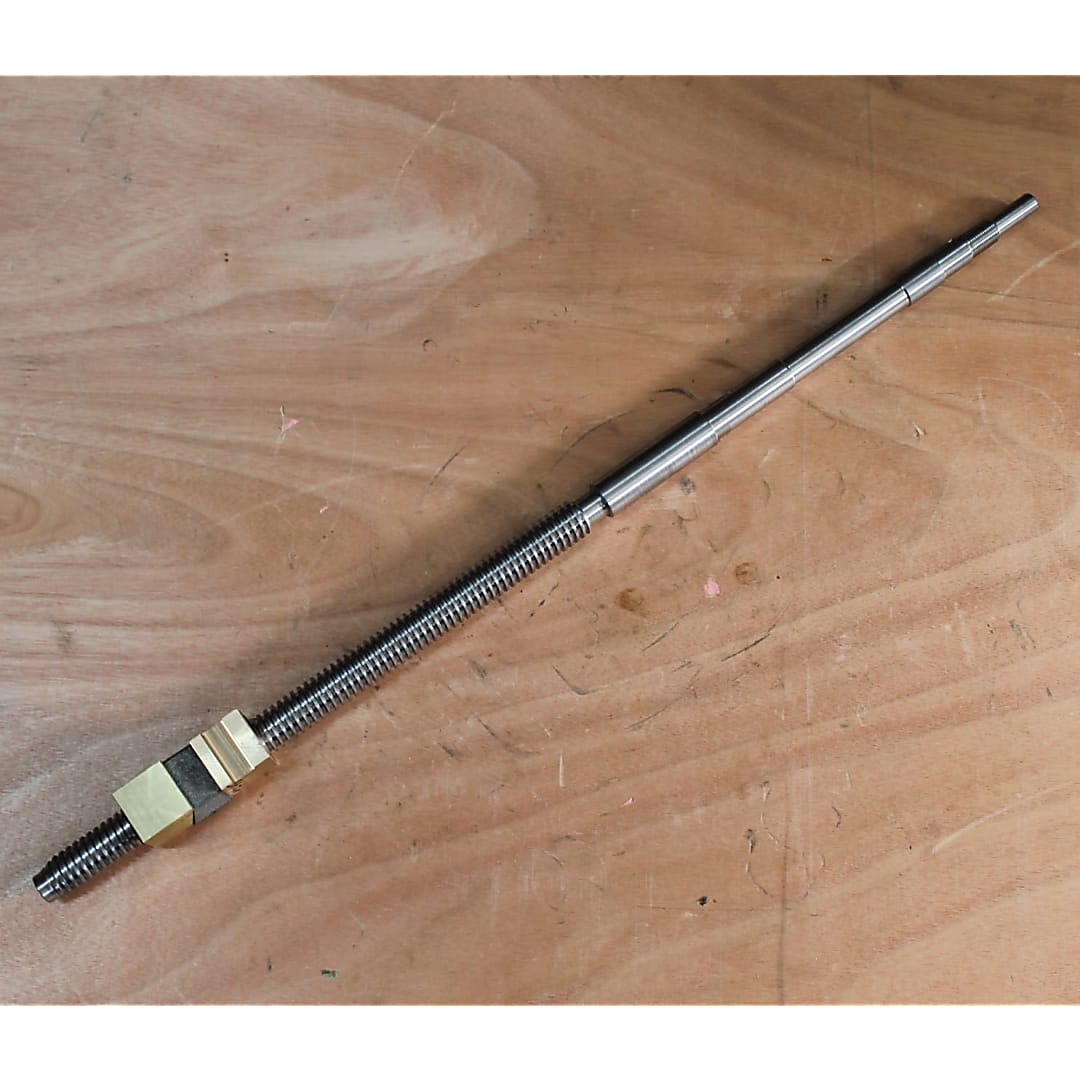

Винт-гайка поперечной подачи 1К625 (Tr26х5 мм)

Описание

Поперечный или кареточный винт 1К625 направляет движение резцедержателя  в область, где происходит резание. Подача осуществляется поперек станка, по оси Х. Винт по размеру диаметра: с резьбой Tr26 мм, шаг: 5 мм. Данная винт-гайка, вид термообработки - нормализация.

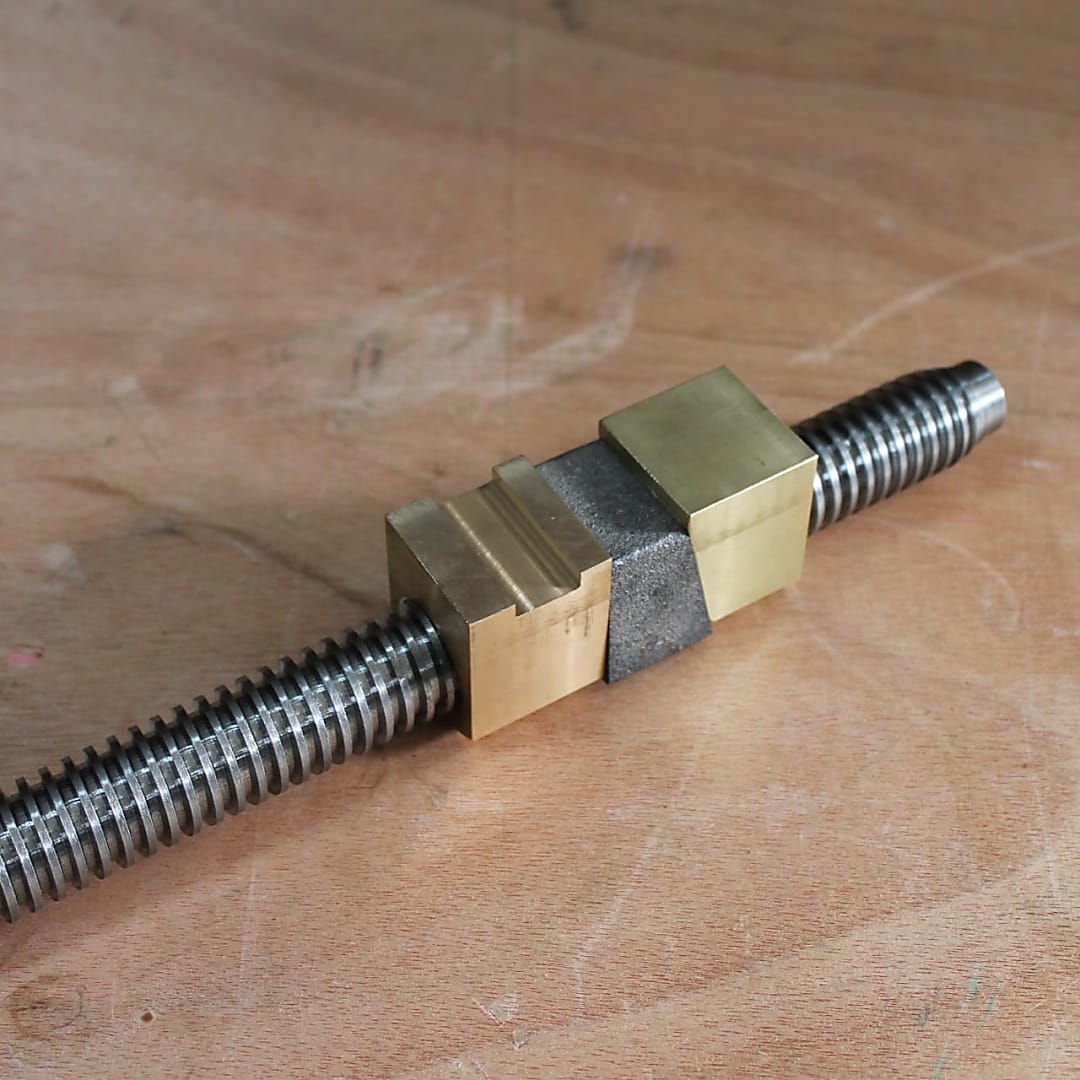

Винт-гайка в сборе имеет следующие детали:

1. Винт с трапецеидальным типом резьбы. Изготовлен из марки стали 40Х;
2. Гайки. Изготовлены из бронзы марки Бр05Ц5С5;
3. Клин. Изготовлен из стали 45.

Слесарю необходимо установить винт-гайку в суппорт станка по оси Х. Непосредственно при установке сверлятся крепежные отверстия и подгоняется высота бронзовой гайки, поэтому гайка изготавливается с припуском.

• Модель станка: 1К625
• Материал: Сталь 40, Бр05Ц5С5
• Резьба: Tr26x5
• Вид термообработки: нормализация
• Общая длинна винта: L=780 мм
• Диаметр винта: 26 мм
• Шаг резьбы: 5 мм
• Производитель: ООО "Импульспром"

Характеристики

Чертеж

Присоединительные размеры

Комплектация

Винт, две бронзовых гайки, клин.
