Втулка тарельчатых пружин УГ9311.0200.081

Оставить отзыв
Код: 78800535
О товаре Характеристики Чертеж Отзывы и вопросы
    Плательщик НДС

    630

    В наличии

    630

    Доставка Доставка
    Новая Почта, Адресная доставка Новой почтой, Самовывоз со склада,
    Оплата Оплата
    Наложенный платеж, Безналичными для юридических лиц, Безналичными для физических лиц (оплата через расчетный счет),

    Вместе с этим товаром покупают

      Описание

      Втулка тарельчатых пружин УГ9311.0200.081 к редуктору автоматических револьверных головок УГ9326, УГ9321.

      Запчасти к головкам УГ9326 и УГ9321. Производство ОАО ГЗСУ (Гомель, Беларусь).

      Указана в таблице под номером: 15. Высокое качество которых обеспечивает долгий срок службы головок. Все запчасти проходят необходимую термообработку и контроль качества.

      Производители: РУП«Гомельский завод станочных узлов».

      Характеристики

      Чертеж

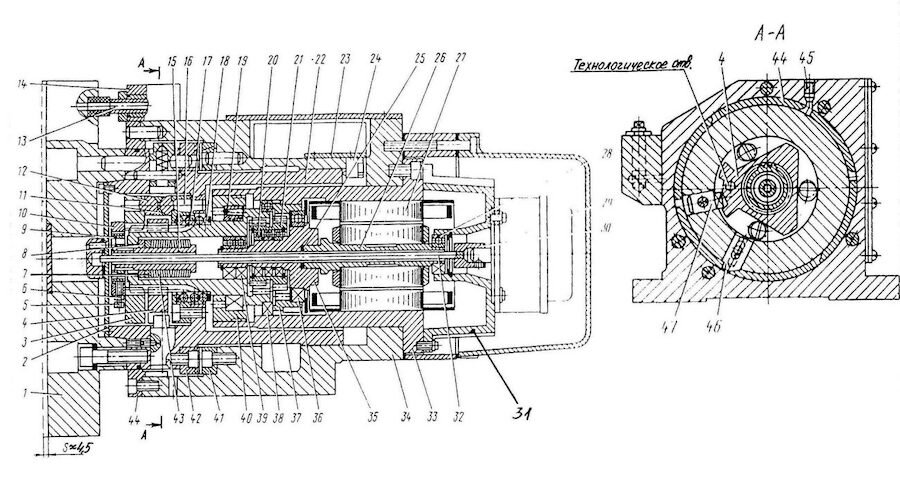

      Чертеж Втулка тарельчатых пружин УГ9311.0200.081


      Позиция на рисунке Обозначение Количество в 1 головке Примечание
      1 0008ПМ.000 «Диск восьмипозиционный» 1
      2 УГ9321.0000.108   «Крышка» 1
      3 УГ9321.0000.100   «Полумуфта» 1
      4 УГ9321.0000.101   «Кулак» 1
      5 Болт М6-8g-20.66.05   ГОСТ 7805 1
      6 Гайка M6-6H.6.05   ГОСТ 5927 1
      7 Шайба 7019-0396 Хим. окс. прм. ГОСТ 13438 1
      8 Шайба 7019-0416 Хим. окс. прм. ГОСТ 13438 1
      9 УГ9321.0200.085   «Гайка» 1
      10 УГ9321.0000.104   «Гайка» 1
      11 УГ9321.0000.113   «Шайба сферическая» 3
      12 УГ9321.0000.103   «Пята» 6
      13 УГ9326.0000.011   «Плунжер» 1
      14 УГ9326.0000.007   «Коллектор» 1
      15 УГ9311.0200.081   «Втулка» 1
      16 УГ9321.0000.102   «Полумуфта» 1
      17 УГ9321.0000.112   «Пружина» 1
      18 УГ9311.0200.057   «Колесо зубчатое» 1 z1=24; z2=30
      19 Подшипник 2007113 ТУ 37.006.162-89 1
      20 Подшипник 1000905 ГОСТ 8338 3
      21 УГ9311.0200.053   «Блок зубчатых колес» 1 z1=27; z2=30
      22 УГ9321.0000.111-02   «Корпус» 1
      23 УГ9321.0000.001   «Планка» 1
      24 Выключатель ВП61-21А111112-00УХЛ 3.2 1
      25 УГ9311.0200.046   «Проставок» 1
      26 УГ9311.0200.013   «Вал» 1
      27 Электродвигатель АИРВ63В4У3 1
      28 Подшипник 80203 ГОСТ 7242 1
      29 УГ9324.0200.000-06   «Датчик» 1
      30,32 УГ9311.0208.000   «Валик поворотный» 1
      31 УГ9311.0200.067-01   «Фланец» 1
      33 УГ9311.0270.000   «Гильза» 1
      34 УГ9326.0000.003-06   «Корпус» 1
      35 УГ9311.0207.000   «Водило» 1
      36 Подшипник 1000911 ГОСТ 8338 1
      37 УГ9311.0200.055 «Колесо зубчатое» 1 z=33
      38 Подшипник 1000916 ГОСТ 8338 1
      39 Подшипник 203 ГОСТ 8338 2
      40 УГ9311.0200.012   «Гайка» 1
      41,42 УГ9326.0400.000   «Узел полумуфт» 1
      43 Пружина тарельчатая  1-2-3  40х20х2х1  ГОСТ3057 18
      44 УГ9326.0000.002   «Корона» 1
      45 Пробка К1/4  ОСТ2Г96-1-85 2
      46 УГ9321.0000.063   «Фиксатор» 1
      47 УГ9321.0000.106   «Упор» 1
      48 УГ9321.0000.053   «Пружина» 2
