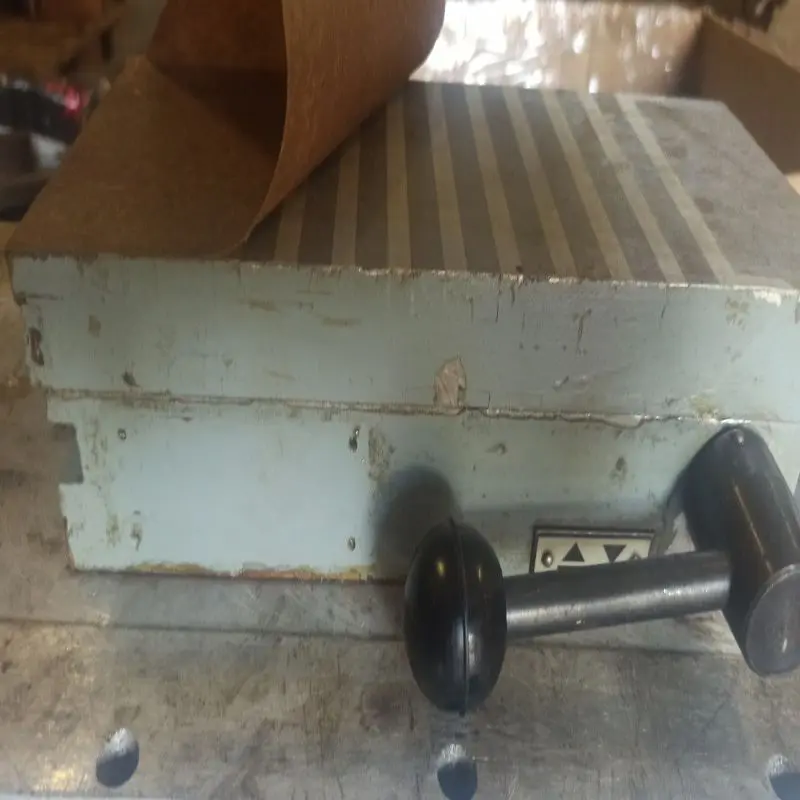

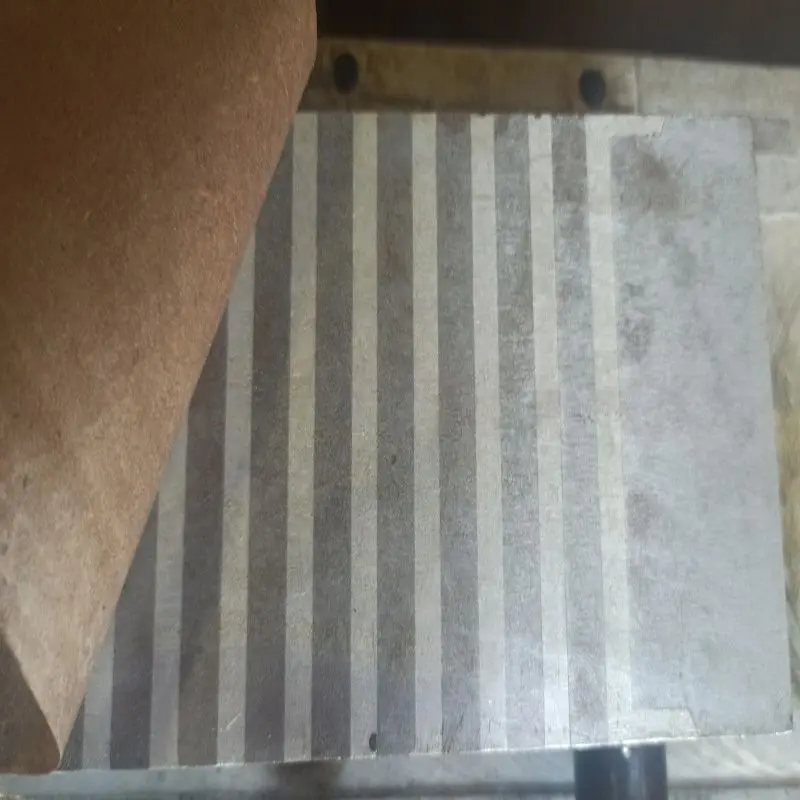

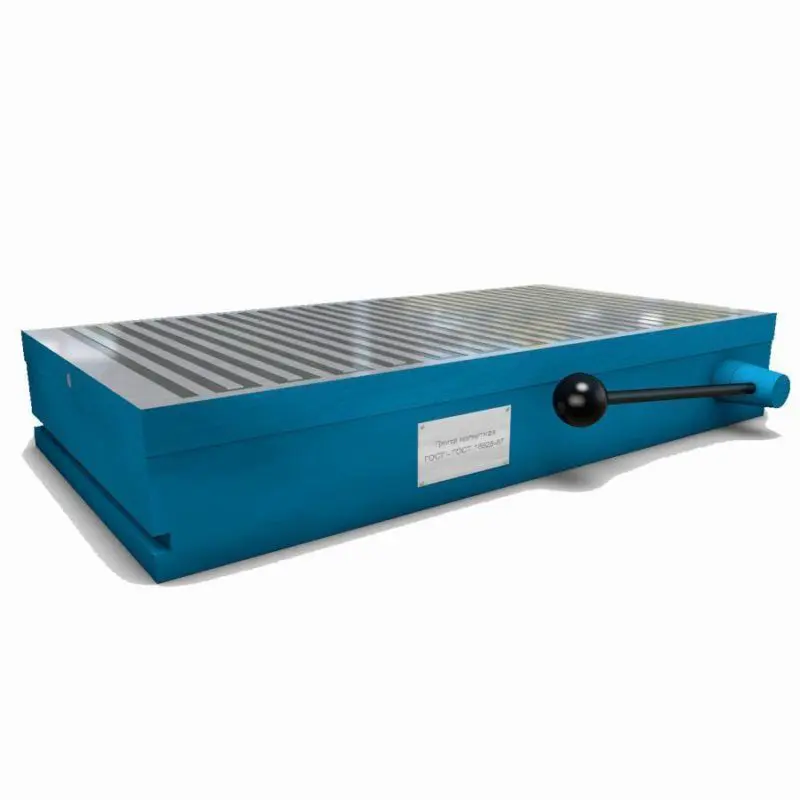

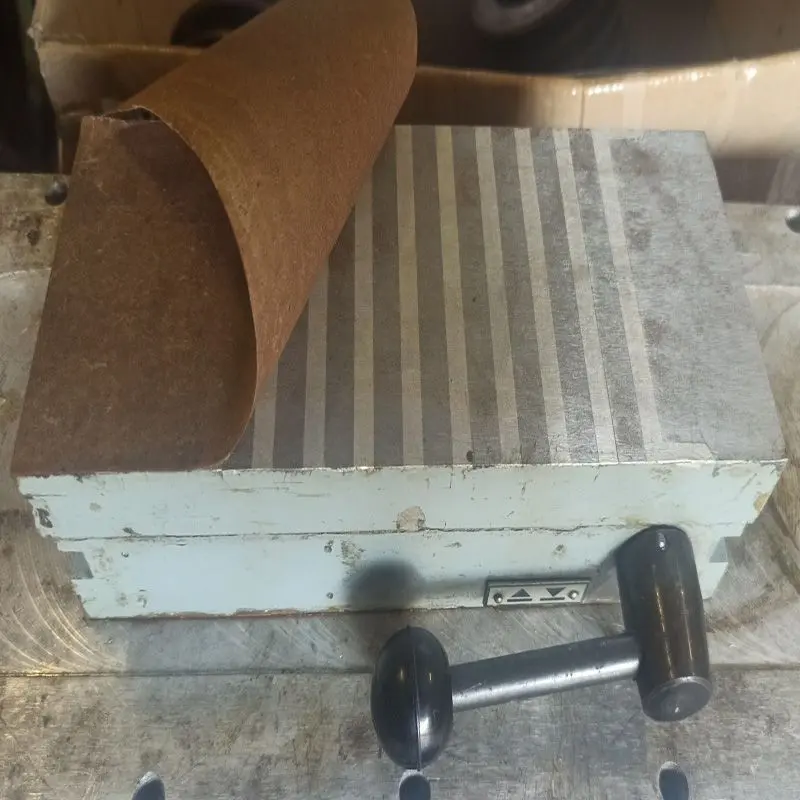

Плита магнітна 7208-0001 (250х100)

Опис

Застосовуються для фіксації металовмісних (деталей) за допомогою сили електромагнітного тяжіння. Магнітна плита не потребує джерела живлення. Фіксація заготовок за допомогою таких плит має ряд переваг: висока точність обробки заготовки, мінімальний час на установку та зміну заготовки, заготівля доступна з п'яти сторін та ін.

• Розмір робочої поверхні: 250х100 мм
• Ширина В: 100 мм
• Довжина L: 250
• Висота А: 60 мм
• Питома сила тяжіння: 70 Н/см²
• Вага: 13 кг
• Стан: новий.
• Модель плити: 7208-0001.
• Маса кг, не більше: 13.

Характеристики

Креслення

• B: 100.
• L: 250.
• A, не більше: 80.
• L3: 250.
• h, не більше: 25.
• h1: 12.
• h2: 20.
• l, щонайменше: 12.
• Міжполюсна відстань t, не більше: 18.
• B1, не більше: 160.
• L1, не більше: 320.
